Задвижка нержавеющая 30нж99нж применяется в качестве запорного устройства на трубопроводах, транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразнык углеводородные среды при максимальном давлении среды 2,5 МПа (25 кгс/см2) и максимальной рабочей температуры от -60 до +565°С. В задвижках 30нж99нж применяется двухдисковый клин. Уплотнение шпинделя – сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.
Основные технические данные и параметры задвижки 30нж99нж
Тип: Задвижка клиновая с выдвижным шпинделем.
Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам.
Скорость коррозии корпусных деталей не более 0,1 мм/год.
Температура рабочей среды: от минус 60 до плюс 565°С, окружающего воздуха не ниже минус 60°С.
Условное рабочее давление: PN 2,5 МПа (25 кгс/см2).
Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
Материал основных деталей: 12Х18Н9ТЛ.
Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя).
Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «ГАЗ».
Управление: ручное (маховик).
Установочное положение: любое.
Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "УХЛ1".
Изготовление и поставка: по ТУ 3741-001-00218162-2005.

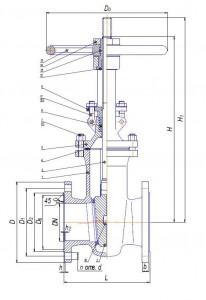

Габаритные и присоединительные размеры задвижки 30нж99нж
|
DN |
L |
D |
D1 |
D2 |
Do |
H |
b |
Ød-n |
Масса, кг |
|
50 |
250 |
160 |
125 |
102 |
200 |
344 |
17 |
18-4 |
25 |
|
80 |
280 |
195 |
160 |
133 |
250 |
420 |
19 |
18-8 |
46 |
|
100 |
300 |
230 |
190 |
158 |
280 |
485 |
21 |
22-8 |
74 |
|
150 |
350 |
300 |
250 |
212 |
300 |
612 |
25 |
26-8 |
90 |
|
200 |
400 |
360 |
310 |
278 |
350 |
755 |
27 |
26-12 |
170 |
|
250 |
450 |
425 |
370 |
335 |
400 |
910 |
29 |
30-12 |
300 |
|
300 |
500 |
485 |
430 |
390 |
540 |
1193 |
36 |
30-16 |
418 |
Материалы основных деталей задвижки 30нж99нж
- Корпус Сталь 12Х18Н9ТЛ;
- Диски Сталь 12Х18Н9ТЛ;
- Шпиндель 12Х18Н9Т;
- Прокладка Паронит ПМБ;
- Крышка 12Х18Н9ТЛ;
- Гайка 12Х18Н9Т;
- Шпилька 45Х14Н14В2М;
- Набивка сальника ТРГ;
- Сальник Сталь 12Х18Н9ТЛ;
- Гайка Сталь 12Х18Н9Т;
- Болт откидной Сталь 45Х14Н14В2М;
- Втулка резьбовая Лц 40С;
- Маховик Сталь 20ГЛ;
- Контргайка Сталь 35Х;
- Шпонка Сталь 40Х;
- Ось 2Х18Н9Т.
Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам не уступающим указанным выше.
Ресурсы и гарантийные обязательства на задвижки 30нж99нж
Гарантийный срок: 24 месяца.
Средний cрок службы: 10 лет.
Средний ресурс не менее: 2500 циклов.
Средняя наработка на отказ: 500 циклов.
