Задвижки 30нж999нж

Внимание! По умолчанию задвижка 30нж999нж поставляется без электропривода!

Задвижка под электропривод 30нж999нж хладостойкая применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразнык углеводородные среды при максимальном давлении средыт2,5 МПа (25 кгс/см²) и максимальной рабочей температуры до +565°С. В задвижках 30нж999нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Основные технические данные и параметры задвижки 30нж999нж

Тип: Задвижка клиновая с выдвижным шпинделем под электропривод.

Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам.

Скорость коррозии корпусных деталей не более 0,1 мм/год.

Температура рабочей среды: от минус 60 до плюс 565°С, окружающего воздуха не ниже минус 60°С.

Условное рабочее давление: PN 2,5 МПа (25 кгс/см²).

Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).

Материал основных деталей: 12Х18Н10Т.

Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя).

Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «ГАЗ».

Управление: электропривод.</span></p>

Установочное положение: любое.

Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "УХ1".

Изготовление и поставка: по ТУ 3741-024-57146717-2005

Материалы основных деталей задвижки 30нж999нж

1. Корпус 12Х18Н9ТЛ;
2. Диски 12Х18Н9ТЛ;
3. Шпиндель 12Х18Н9Т;
4. Прокладка Паронит ПМБ;
5. Крышка 12Х18Н9ТЛ;
6. Гайка 12Х18Н9Т;
7. Шпилька 45Х14Н14В2М;
8. Набивка сальника ТРГ;
9. Сальник 12Х18Н9ТЛ;
10. Гайка 12Х18Н9Т;
11. Болт откидной 45Х14Н14В2М;
12. Втулка резьбовая Лц 40С;
13. Маховик Сталь 20ГЛ;
14. Контргайка Сталь 35Х;
15. Шпонка Сталь 40Х;
16. Ось 12Х18Н9Т;
17. Редуктор.

Ресурсы и гарантийные обязательства на задвижки 30нж999нж

Гарантийный срок: 24 месяца.

Средний cрок службы: 10 лет.

Средний ресурс не менее: 2500 циклов.

Средняя наработка на отказ: 500 циклов.

Принцип действия задвижки 30нж999нж

При подаче электрического тока на электропривод задвижки, получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

Маркировка

На боковых поверхностях корпуса нанесена маркировка: товарный знак завода-изготовителя; давление номинальное PN, кгс/см²; проход номинальный DN, мм.

Порядок установки задвижки 30нж999нж

Транспортирование задвижек 30нж999нж, подвергнутых консервации, к месту монтажа должно производиться в упаковке предприятии-изготовителя. Разрешается снимать заглушки и производить расконсервацию задвижек только перед монтажом их на трубопровод.

Перед монтажом задвижек на трубопровод проверить: состояние упаковки, укладки задвижек и наличие эксплуатационной документации; наличие заглушек на магистральных патрубках; состояние внутренних полостей задвижек, доступных визуальному осмотру; состояние крепежных соединений; герметичность затвора, прокладочных соединений, сальника.

Удаление консервационных смазок следует производить чистой ветошью, смоченной растворителем (бензин, уайт-спирит и т.п.).

При монтаже для подвески и других работ следует использовать патрубки корпуса.

При монтаже запрещается использовать для подвески маховик.

Перед установкой задвижек трубопровод должен быть очищен от грязи, песка, окалины и т.п. При установке арматуры на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Запрещается устранять перекосы фланцев трубопровода за счет натяга (деформации) фланцев арматуры. Запрещается класть на задвижки отдельные детали, монтажный инструмент и посторонние предметы. Затяжка болтов гайками должна производиться равномерно, без перекосов.

Перед пуском системы, непосредственно после монтажа, все задвижки должны быть открыты и произведена промывка систем трубопровода.

В период пусконаладочных работ допускаются многократные опрессовки задвижек в составе системы, в которой они установлены. Периодичность, продолжительность и количество опрессовок - по условиям испытаний системы, давлением не более 1,25 PN.

При опрессовках запорное устройство изделия должно находиться в одном из крайних положений. Открывать и закрывать изделие при опрессовках не допускается.

Порядок работы

Во время эксплуатации следует производить периодические осмотры (регламентные работы) в сроки, установленные графиком, в зависимости от режима работы системы (агрегата). При осмотре необходимо проверить: общее состояния задвижек; состояние крепежных соединений; герметичность мест соединений; работоспособность задвижки.

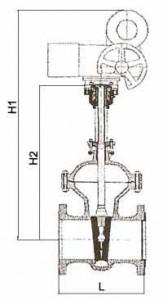

Габаритные и присоединительные размеры задвижки 30нж999нж

DN	L	D	D1	D2	D6	H	H1	h	h2	b	d	n	Масса без привода, кг
50	250	160	125	102	88	268	808	3	3	17	18	4	20
80	280	195	160	133	121	340	880	3	3	19	18	8	32
100	305	230	190	158	150	501	990	3	3	21	22	8	56
150	400	300	250	212	204	597	1136	3	3	27	26	8	98
200	420	360	310	278	260	742	1390	3	3,5	31	26	12	160
300	500	485	430	390	364	1193	1614	4	3,5	36	30	16	398

Советы по эксплуатации задвижки 30нж999нж

К монтажу, эксплуатации и ремонту задвижек допускается персонал, обслуживающий объект, изучивший устройство задвижек, правила техники безопасности, требования инструкции по эксплуатации и имеющий навык работы с арматурой.

В случае снятия задвижки 30нж999нж с трубопровода разборка и сборка изделия должны производиться в специально оборудованном помещении.

В случае разборки задвижки без снятия с трубопровода должны быть приняты меры по обеспечению чистоты рабочего места. Возможность загрязнения и попадания посторонних предметов во внутреннюю полость задвижки при сборке должна быть исключена.

При монтаже арматуры в системах необходимо дополнительно руководствоваться общими техническими условиями на изготовление, приемку и монтаж систем и указаниями технических условий, разрабатываемых для каждой системы.

Рабочие среды, проходящие через задвижки, должны соответствовать стандартам и техническим условиям на них. Задвижки обязательно открывать на полный ход.

Требования безопасности при монтаже и эксплуатации по ГОСТ 12.2.063-81. Обслуживающий персонал, производящий работы по консервации и расконсервации задвижек, должен иметь индивидуальные средства зашиты (очки, рукавицы, спецодежду...), соблюдать правила противопожарной безопасности.

Для обеспечения безопасности работы КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: снимать задвижки с трубопровода при наличии в нем рабочей среды; применять ключи большие по размеру, чем требуется и удлинители к ключам для крепежных деталей; производить разборку задвижек при наличии давления рабочей среды в трубопроводе; использовать задвижки на параметры; эксплуатировать задвижки при поврежденных гарантийных пломбах; задвижки, независимо от среды, рабочего давления и температуры применять на трубопроводах подверженных вибрации; производить замену сальниковой набивки, поднабивку или подтяжку сальника при наличии давления в системе.

Порядок разборки и сборки задвижек 30нж999нж

При разборке и сборке задвижек обязательно: предохранять уплотнительные, направляющие и резьбовые поверхности от повреждения; исключить попадание грязи и посторонних предметов во внутренние полости задвижек 30нж999нж и трубопровода; разборку и сборку производить стандартным инструментом.

Разборка и сборка задвижек производится для устранения неисправностей, возникших при эксплуатации. Допускается производить разборку и сборку изделий, как в составе трубопровода, так и вне трубопровода, учитывая удобства обслуживания и соблюдая требования безопасности

Полную разборку задвижек производить в следующем порядке: а) вывести клиновой затвор из положения "закрыто"; б) снять маховик 9, отвернуть гайку маховика 10; в) отвернуть гайки 14, снять крышку 8, со шпинделем и клином, предохраняя уплотнительные поверхности от повреждения; г) снять клин со шпинделя; д) вынуть прокладку 11 из корпуса 1; е) отвернуть гайки 13, вынуть шпильки 17, вывинтить шпиндель 3 из резьбовой втулки 5, придерживая втулку 5, вынуть его из крышки 8, вынуть резьбовую втулку 5; ж) снять фланец 12, втулку 7, вынуть кольцо 4.

Перед сборкой очистите все детали от загрязнения и нанесите смазку на детали и места трения в соответствии с требованиями технической документации.

Сборку задвижек производить в обратном порядке.

Собранные после устранения дефектов изделия подвергнуть следующим испытаниям:

1) Испытание на герметичность прокладочного соединения и сальникового уплотнения следует производить водой давлением PN, указанным в конструкторской документации. Допускается производить испытание воздухом давлением не менее 0,6 МПа (6 кгс/см²). Испытания производятся подачей воздуха в один из патрубков при заглушённом другом патрубке и полуоткрытом затворе. Продолжительность выдержки при установившемся давлении не менее 3 мин., после чего произвести осмотр изделия. Пропуск среды в местах прокладочных соединений и сальника не допускается. Метод контроля - визуальный. Проверку герметичности сальникового уплотнения следует дополнительно проводить при трехкратном подъеме и опускании затвора на весь рабочий ход.

2) Испытания на герметичность в затворе следует производить поочередной подачей воды, воздуха давлением PN в один из патрубков при закрытом затворе. Второй патрубок заглушён фланцем с отводной трубкой замера протечек. Допускается производить испытания воздухом давлением не менее 0,6 МПа (6 кгс/см²). Величина протечек не должна превышать норм по классу А герметичности ГОСТ 9544-93. Контроль проводить с помощью мерного цилиндра.

3) При испытаниях на работоспособность необходимо произвести один цикл "открыто-закрыто" без давления воды на затвор и три цикла "открыто-закрыто" при одностороннем давлении воды на закрытый затвор с последующим открытием и сбросом давлении в отводящий трубопровод.

Правила транспортирования и хранения задвижек 30нж999нж

Условия транспортирования - 7 (Ж1) ГОСТ 15150-69. Упаковка - по ГОСТ 5762-74. Консервация - по ГОСТ 9.014-78.</span></p>

При установке задвижек 30нж999нж на длительное хранение необходимо соблюдать следующие требования:

• задвижки должны храниться в условиях, гарантирующих их от повреждения и загрязнения;
• затвор должен быть закрыт, проходные отверстия закрыты заглушками;
• при длительном хранении задвижек необходимо периоди&shy;чески их осматривать по мере надобности, но не реже 1 раза в год.

При нарушении консервации или окончании срока ее действия задвижки следует переконсервировать.

Эксплуатация и хранение задвижки 30нж999нж

Условия хранения и транспортирования 4 (Ж2), на экспорт и в страны с тропическим климатом 6 (ОЖ2) по ГОСТ 15150. Порядок подготовки и проверки готовности изделия к использованию. Перед установкой арматуры на трубопровод промыть и продуть систему трубопроводов. Проверить состояние крепежных деталей, отсутствие пропуска среды через металл, герметичность прокладочных соединений и сальника, герметичность затвора, работоспособность арматуры. Перед монтажом арматуры проверить визуально состояние внутренних полостей и при необходимости промыть и просушить.

Перечень особых мер безопасности при монтаже и эксплуатации.

К монтажу, эксплуатации и обслуживанию задвижек допускается персонал, изучивший устройство задвижек, требования руководства по эксплуатации и имеющий навыки работы с задвижками.

Арматура должна иметь четкую маркировку и отличительную окраску в соответствии с ГОСТ 4666. Усилия на маховике и крутящие моменты не должны превышать максимально допустимые величины.

Затягивать шпильки гайками равномерно, без перекосов и перетяжек. Задвижки 30нж999нж допускается использовать в составе систем, подвергающихся в период пусконаладочных работ многократным опрессовкам не более 1,25 PN.

Погрузочно-разгрузочные работы должны производиться по ГОСТ 12.3.009. Строповку необходимо производить в соответствии с руководством по эксплуатации. Задвижка 30нж999нж не должна испытывать нагрузок от трубопровода. При необходимости должны быть предусмотрены опоры или компенсаторы. Эксплуатировать арматуру без эксплутационной документации по ГОСТ 2.601. Производить работы по демонтажу и ремонту при наличии давления в полости арматуры. Заменять набивку сальника, производить донабивку, подтяжку сальника при наличии давления в системе. Снимать арматуру с трубопровода при наличии в ней среды. Использовать арматуру в качестве опоры трубопровода, в качестве регулирующей.
