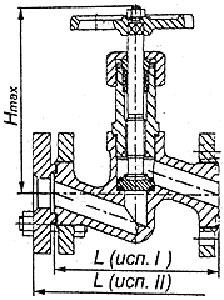

Вентили 15с51п

Вентиль 15с51п предназначен для установки в качестве запорного устройств на трубопроводах жидкого и газообразного аммиака, а также других сред, не агрессивных к материалам деталей клапанов.

Основные технические данные и параметры вентиля 15с51п

Заводское обозначение: КЗ 22083.

Тип: Вентиль (клапан) запорный сальниковый проходной.

Проход условный Ду: 20, 25, 32 мм.

Рабочее давление: 25 кг/см² (2,5 МПа).

Герметичность вентилей: по классу А ГОСТ 9544.

Корпусные детали изготовляются из стали 20.

Рабочая среда: Жидкий и газообразный аммиак с маслами ХА, ХA-23, ХА-30, а также других сред, не агрессивных к материалам деталей вентиля.

Температура рабочей среды: от -40 до 150°С.

Климатическое исполнение по ГОСТ 15150: У1

Тип корпуса клапана: проходной.

Присоединение к трубопроводу: Фланцевое исполнение 9 ГОСТ 12815-80.

Управление: ручное.

Монтаж и порядок установки вентиля 15с51п

Продолжительность службы и исправность вентиля 15с51п зависит от правильного выполнения монтажа и подготовки клапанов к работе.

Непосредственно перед установкой клапанов на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо. Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную).

При установке вентиля 15с51п на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгерметизация их. Эти факторы не являются браковочным признаком.

Вентиль 15с51п должен устанавливаться в местах, доступных для ремонта и обслуживания. Перед установкой вентиля 15с51п трубопровод должен быть тщательно очищен от песка, грязи, окалины и др.

Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.

При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения. При монтаже клапанов необходимо, чтобы фланцы на трубопроводе были установлены без перекосов.

Непосредственно после монтажа все вентили должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).
