Вентили 15с13бк
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Тип: Вентиль (клапан) запорный сальниковый проходной с резьбой шпинделя в среде.
Вентиль 15с13бк запорный угловой предназначен для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей клапанов.
Основные технические данные и параметры вентиля 15с13бк
Проход условный Ду: 6, 10 мм.
Рабочее давление: 25 кг/см2 (2,5 МПа).
Герметичность вентилей: по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 25.
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ.
Температура рабочей среды: от -40 до 150°С.
Климатическое исполнение по ГОСТ 15150: У1.
Тип корпуса клапана: угловой.
Присоединение к трубопроводу: торцевые с наружной резьбой.
Управление: ручное.
Принцип действия с состав вентиля 15с13бк
Вентили 15с13бк состоят из следующих основных узлов и деталей:
- корпуса, через который при открытом затворе осуществляется поток рабочей среды;
- узла затвора, состоящего из золотника, соединенного со шпинделем, и обеспечивающего герметичное перекрытие проходного сечения вентиля или регулирование расхода рабочей среды;
- узла сальника, обеспечивающего герметичность по шпинделю ар отношению к внешней среде;
- крышки;
- ручного привода (маховика или рукоятки).
Вращением маховика или рукоятки передается поступательное движение шпинделю с золотником, который приоткрывает или полностью освобождает проходное сечение корпуса у запорных вентилей и изменяет проходное сечение корпуса у регулирующих вентилей.
|

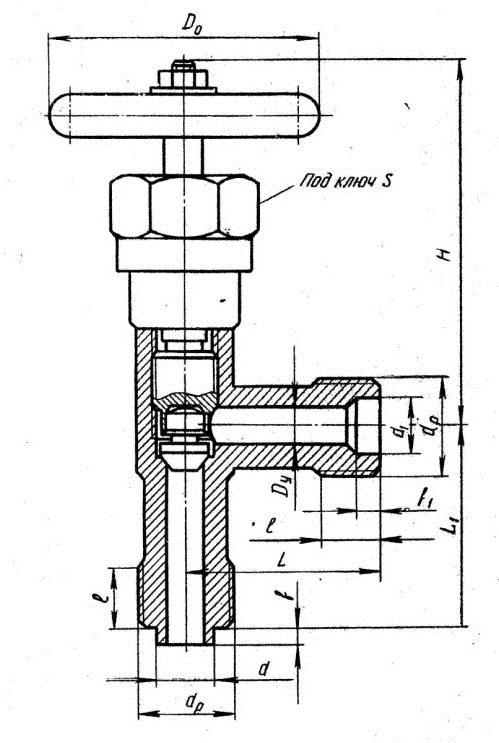

Условный проход, Dy |
L |
L1 |
dp |
d |
d1 |
l |
f |
f1 |
H |
S |
D0 |
Вес |
|
6 |
32 |
34 |
М20х1,5 |
10 |
10 |
12 |
4 |
6 |
86 |
30 |
65 |
0,4 |
|
10 |
48 |
50 |
М24х1,5 |
14 |
14 |
15 |
4 |
6 |
99 |
36 |
65 |
0,7 |
Монтаж и порядок установки вентиля 15с13бк
Продолжительность службы и исправность вентиля 15с13бк зависит от правильного выполнения монтажа и подготовки клапанов к работе.
Непосредственно перед установкой клапанов на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо. Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную).
При установке вентиля 15с13бк на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгерметизация их. Эти факторы не являются браковочным признаком.
Вентиль 15с13бк должен устанавливаться в местах, доступных для ремонта и обслуживания. Перед установкой вентиля 15с13бк трубопровод должен быть тщательно очищен от песка, грязи, окалины и др. Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие.
Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.
При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения. При монтаже клапанов необходимо, чтобы фланцы на трубопроводе были установлены без перекосов.
Непосредственно после монтажа все вентили должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).
Вентиль 15с13бк должен устанавливаться на трубопроводах, предназначенный для сред и параметров, указанных в техническом паспорте на конкретное изделие.
Устанавливать вентили на трубопроводе так, что бы направление потока среды совпало с направлением стрелки на корпусе вентилей. Среда подается под зонтик. Вентили должны устанавливаться в местах, доступных для обслуживания и осмотра при эксплуатации. Непосредственно после монтажа все вентили должны быть открыты и произведена тщательная промывка трубопровода.
Использование запорных вентилей в качестве регулирующих не допускается.
Разборка вентилей производится с целью устранения дефектов, а также для смазки трущихся поверхностей, не соприкасающихся со средой. При разборке и сборке необходимо выполнять указания по техничке безопасности
