Вентиля 15лс11п запорные проходные предназначены для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей вентилей.
Основные технические данные и параметры вентиля 15лс11п
Тип: Вентиль (клапан) запорный сальниковый проходной с резьбой шпинделя в среде.
Проход условный Ду: 10 мм.
Рабочее давление: 25 кг/см2 (2,5 МПа).
Герметичность вентилей: по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали Сталь 20ХН3А.
Рабочая среда: Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ.
Температура рабочей среды: от -70 до 150°С.
Климатическое исполнение по ГОСТ 15150: УХЛ1.
Тип корпуса клапана: проходной.
Присоединение к трубопроводу: цапковое с наружной резьбой.
|

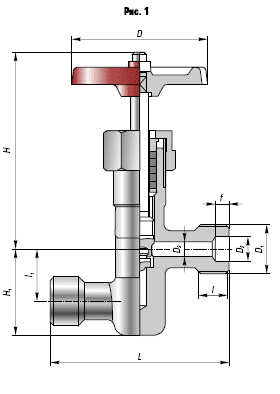

DN, мм |
PN, МПа |
Размеры, мм |
Масса, кг |
|||||||||
|
L |
H |
H1 |
D |
D1 |
D2 |
D3 |
l |
l1 |
f |
|||
|
10 |
2,5 |
75 |
90 |
35 |
65 |
М24х1,5 |
14 |
10 |
15 |
20 |
6 |
0,48 |
Монтаж и порядок установки вентиля 15лс11п
Продолжительность службы и исправность вентиля 15лс11п зависит от правильного выполнения монтажа и подготовки клапанов к работе.
Непосредственно перед установкой клапанов на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо. Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную).
При установке вентиля 15лс11п на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгерметизация их. Эти факторы не являются браковочным признаком.
Вентиль 15лс11п должен устанавливаться в местах, доступных для ремонта и обслуживания.
Перед установкой вентиля 15лс11п трубопровод должен быть тщательно очищен от песка, грязи, окалины и др. Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.
При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения.
Непосредственно после монтажа все вентили должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).
