Вентили 15Б1п

Вентиль 15Б1п латунный муфтовый предназначен для установки на трубопроводах в качестве запорного устройства для воды.

В корпусе вентиля установлена крышка в которой посредством резьбового соединения перемещается шпиндель с золотником, на котором закреплен уплотнительный элемент.

Вращение маховика против часовой стрелки открывает вентиль, по часовой - закрывает.

Основные технические данные 15Б1п

Материал корпуса: Латунь ЛЦ40Сд по ГОСТ 17711-93.

Материал уплотнения затвора: резина.

Рабочая сред: вода.

Тип присоединения к трубопроводу: муфтовый.

Способ управления: ручной.

Рабочее давление, Ру: 16 кгс/см².

Максимальная рабочая температура: 225⁰С.

Пропуск среды не должен превышать значения по ГОСТ 9544: класс С - для вентилей 15Б1п; класс D - для вентилей 15Б1бк.

Допускается производить испытания 15Б1п и 15Б1бк воздухом давлением 1,6 МПа с соблюдением необходимых мер безопасности.

Испытание на работоспособность вентилей 15Б1п и КМЛ - 25 производить подачей воды, а вентилей 15Б1п и 15Б1бк - воздуха давлением 1,6 МПа во входной патрубок при заглушенном выходном.

Испытания произвести путем трехкратного открытия и закрытия затвора на полный ход. Вентиль должен открываться и закрываться плавно, без рывков и заеданий.

Маркировка вентиля 15Б1п

На лицевой стороне корпуса нанесена следующая маркировка:

PN 16/25

➚

ЛС, где: PN 16 - номинальное (условное) давление, кгс/см²;

25 - условный проход;

➚ - стрелка, указывающая направление подачи среды;

ЛС - условное обозначение материала.

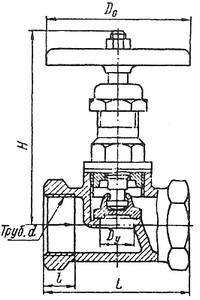

Габаритные и присоединительные размеры вентиля 15Б1п

Условный проход, мм	Длина L, мм	Высота H, мм	Масса m, кг
15б1п Ду15	51	65	0,25
15б1п Ду20	66	70	0,32
15б1п Ду25	71	96	0,54
15б1п Ду32	83	96	0,65
15б1п Ду40	101	115	1,20
15б1п Ду50	116	115	1,70

Монтаж и порядок установки вентиля 15Б1п

Продолжительность службы и исправность вентиля 15Б1п зависит от правильного выполнения монтажа и подготовки вентилей к работе.

Непосредственно перед установкой вентилей на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо.

Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную). При установке вентиля 15Б1п на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгерметизация их.

Эти факторы не являются браковочным признаком.

Вентиль 15Б1п должен устанавливаться в местах, доступных для ремонта и обслуживания. Перед установкой вентиля 15Б1п трубопровод должен быть тщательно очищен от песка, грязи, окалины и др. Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении.

Направление среды должно совпадать с направлением стрелки на корпусе.

При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения. Непосредственно после монтажа все вентили должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).

Принцип действия вентиля

При вращении рукоятки (маховика) по часовой стрелке (против часовой), осуществляется закрытие (открытие) проходного сечения вентиля.

К монтажу, эксплуатации и обслуживанию вентилей допускается персонал, обслуживающий объект, изучивший устройство вентилей, правила техники безопасности, требования руководства по эксплуатации.

При проведении работ по монтажу, демонтажу, разборке и сборке следует руководствоваться общими правилами по технике безопасности, действующими на данном предприятии.

Вентиля должны устанавливаться в местах доступных для обслуживания и осмотра при эксплуатации.

Перед монтажом вентиль 15Б1п подвергаются осмотру и проверке. При этом следует проверить:

• состояние упаковки и укладки вентиль 15Б1п;
• состояние внутренних полостей вентилей, доступных для визуального осмотра; комплектность вентиль.

Особые отметки:

Сведения о содержании цветных металлов:

А) Медь и сплавы на медной основе: класс А, группа V, сорт I ЛЦ40Сд ГОСТ 1639-93- DN - 15 - 0,228 кг, DN 20 - 0,330 кг, DN 25 - 0,470 кг, DN 32 - 0,768 кг, DN 40 - 1,193 кг, DN 50 - 1,874 кг.

Алюминий и алюминиевые сплавы: класс А, группа V, сорт I АК - 12 ГОСТ 1639-93- для вентилей, укомплектованных рукояткой DN 15, 20 - 0,011 кг, DN25 - 0,011 кг, DN 32 - 0,035 кг.

Для вентилей, укомплектованных маховиками DN 15, 20 - 0,017 кг, DN 25 - 0,051 кг, DN 32 - 0,091 кг, DN40, 50 - 0,064 кг.

Перед установкой вентиля на трубопровод должна быть проведена тщательная промывка и продувка системы трубопровода. Вентиль должны устанавливаться на трубопроводах и оборудовании, предназначенных для сред и параметров, указанных в РЭ.

Присоединение вентилей к магистральным трубопроводам должно проводиться равномерно без перекосов и перетяжек.

Перед сдачей системы в эксплуатацию проверить:

• установку вентиля, т. е. направление стрелки на корпусе должно соответствовать направлению движения среды на трубопроводе;
• герметичность сальникового узла;
• работоспособность вентиля ( произвести 2-3 перемещения запорного органа из крайнего верхнего положения в крайнее нижнее).

К обслуживанию вентилей 15Б1п допускается персонал, изучивший их устройство, правила техники безопасности, требования РЭ и имеющий навыки работы с вентилями.

Требования безопасности при эксплуатации по ГОСТ 12.2.063-81.

Текущий ремонт

Вентили 15Б1п могут подвергаться плановому или не плановому текущему ремонту. Не плановый ремонт производится для устранения последствий отказов, без предварительного назначения.

Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Меры безопасности

Производить работы по демонтажу и ремонту при наличии давления рабочей среды в полости вентиля.

Собранные после устранения неисправностей вентиля должны быть подвергнуты испытаниям:

• на герметичность сальникого уплотнения и мест соединения;
• на герметичность затвора;
• на работоспособность.

Испытания на герметичность сальникого уплотнения и мест соединения относительно внешней среды должны проводиться водой, а для вентилей 15Б1п и 15Б1бк - воздухом давлением 1,6 МПа во входной патрубок при заглушенном выходном и открытом затворе.

При испытании сальникового уплотнения должны производиться подъем и опускание золотника на весь рабочий ход.

Пропуск среды не допускается.

Испытания на герметичность затвора вентилей 15Б1п и 15Б1бк - подачей воздуха давлением (0,6 ±0,05) МПа во входной патрубок при закрытом затворе.

Испытание должно проводиться при горизонтальном или наклонном расположении шпинделя двукратным подъемом и опусканием золотника на 30% рабочего хода.

Метод контроля:

• при испытании водой - путем отбора протечек из выходного патрубка в мерную посуду.
• при испытании воздухом - путем отвода из выходного патрубка трубки в емкость с водой на глубину 5-15мм, отвод протечек производить в мерную посуду, заполненную водой.

Средний срок службы клапана 15Б1п - до списания - не менее 10 лет.

Средний ресурс до списания - не менее 6000 циклов.

Средняя наработка на отказ - не менее 2000 циклов.

Указанные ресурсы и сроки службы действительны при соблюдении потребителем требований действующих эксплутационной документацией.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода вентиля в эксплуатацию, но не более 24 месяцев со дня отгрузки.

Гарантийная наработка - не менее 1900 циклов в пределах гарантийного срока.
