Заглушки эллиптические ТУ 1462-203-0147016-2001 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Заглушка эллиптическая может изготавливаться из различных марок стали:
- сталь 20 (углеродистые)
- сталь 09Г2С (низколегированные)
- сталь 20С, 20А, 13ХФА, 20ФА (коррозионностойкие)
- сталь 15Х5М (жаропрочные)
- сталь 12(08)Х18Н10Т, 10Х17Н13М2Т (нержавеющие)
- Соединительные детали стальные приварные для эксплуатации в нефтепромысловых средах повышенной коррозионной активности.
Настоящие технические условия распространяются на детали трубопроводов стальные бесшовные приварные, предназначенные для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, в системах поддержания пластового давления, транспортирующих среды повышенной коррозионной активности, в условиях северной климатической зоны на условное давление до 32 МПа при температуре окружающей среды от - 60 °С до + 40 °С и температурой транспортируемых сред от + 5 °С до + 40 °С.
Изготавливаемые по настоящим техническим условиям заглушки обладают повышенными эксплуатационными характеристиками в части:
- хладостойкости;
- стойкости к общей и язвенной коррозии;
- стойкости к водородному охрупчиванию и коррозионному растрескиванию.
- По настоящему стандарту изготавливаются бесшовные приварные эллиптические заглушки диаметром от 32 мм до 530 мм из коррозионностойких марок стали.

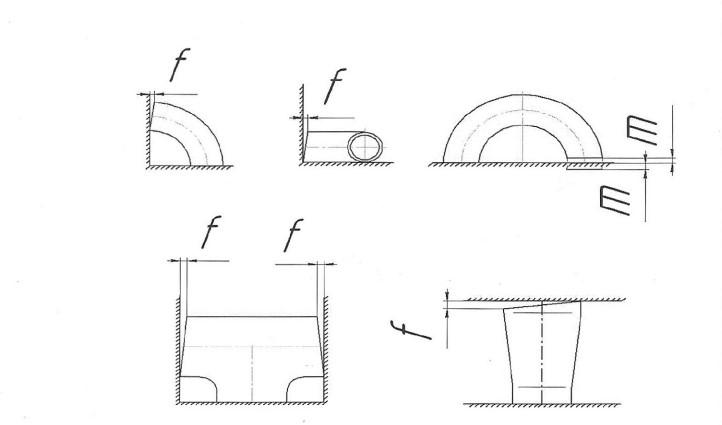

Готовые эллиптические заглушки в части геометрических размеров и допусков на форму и поверхностные дефекты соответствуют ГОСТ 17379-2001.
|
DN |
D, мм |
Т, мм |
Масса, кг |
Т, мм |
Масса, кг |
|
25 |
32 |
2,0 3,0 4,0 5,0 |
0,1 0,1 0,2 0,2 |
2,0 3,0 |
0,1 0,1 |
|
32 |
38 |
3,0 4,0 5,0 |
0,1 0,2 0,2 |
3,0 |
0,1 |
|
40 |
45 |
4,0 5,0 6,0 |
0,2 0,2 0,3 |
4,0 5,0 |
0,25 0,3 |
|
50 |
57 |
3,0 4,0 5,0 6,0 |
0,2 0,25 0,3 0,4 |
3,0; 4,0; 5,0; |
0,2 0,25 0,30 |
|
65 |
76 |
3,0 4,0 5,0 6,0 |
0,3 0,4 0,45 0,5 |
3,0 4,0 5,0 6,0 |
0,30 0,4 0,45 0,5 |
|
80 |
89 |
4,0 6,0 8,0 |
0,5 0,7 0,9 |
4,0 5,0 6,0 7,0 8,0 |
0,45 0,6 0,7 0,8 0,9 |
|
100 |
108 |
4,0 6,0 8,0 |
0,7 1,0 1,3 |
4,0 5,0 6,0 7,0 8,0 |
0,7 0,8 1,0 1,0 1,3 |
|
125 |
133 |
6,0 8,0 |
2,0 2,7 |
6,0 7,0 8,0 |
1,4 1,6 2,0 |
|
150 |
159 |
8,0 10,0 12,0 |
2,3 3,2 3,84 |
8,0 |
2,3 |
|
200 |
219 |
8,0 10,0 12,0 |
4,6 5,1 6,1 |
8,0 10,0 |
4,6 5,1 |
|
250 |
273 |
8,0 10,0 12,0 14,0 |
7,3 9,2 11,0 12,9 |
8,0 10,0 12,0 |
5,6 7,7 9,20 |
|
300 |
325 |
8,0 10,0 12,0 14,0 |
8,6 11,0 13,0 15,2 |
9,0 10,0 12,0 |
9,70 10,60 12,70 |
|
350 |
377 |
8,0 10,0 12,0 14,0 |
12,8 16,0 19,0 22,4 |
9,0 12,0 14,0 |
15,10 19,80 23,50 |
|
400 |
426 |
8.0 10,0 12,0 14,0 |
15,2 19,0 23,0 26,7 |
9,0 10,0 12,0 14,0 |
17,30 19,0 22,0 26,60 |
|
500 |
530 |
10,0 |
25,0 |
10,0 |
25,0 |
