Переходы ТУ 1462-003-50725464-2010 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Переход концентрический, эксцентрический может изготавливаться из различных марок стали:
- сталь 20 (углеродистые)
- сталь 09Г2С (низколегированные)
- сталь 20С, 20А, 13ХФА, 20ФА (коррозионностойкие)
- сталь 15Х5М (жаропрочные)
- сталь 12 (08)Х18Н10Т, 10Х17Н13М2Т (нержавеющие)
Детали трубопроводов бесшовные стальные приварные на Pу ≤ 16 МПа (160 кг/см)
Настоящие технические условия распространяются на соединительные детали трубопроводов, предназначенные для соединения труб, с условным давлением до 16 МПа. Пределы применимости деталей трубопроводов по температуре, рабочему давлению, условиям работы трубопроводов (гидравлические удары, резкие теплосмены, переменные нагрузки, дополнительные нагрузки, специфические свойства траспортируемой и окружающей среды и др.) устанавливаются на основе расчетов на прочность с учетом фактических условий эксплуатации трубопроводов, либо устанавливаются в технических условиях и (или) конструкторской документации. По настоящему стандарту изготавливаются бесшовные приварные концентрические и эксцентрические переходы диаметром от 32 мм до 530 мм из жаропрочных марок стали, а также нержавеющих марок стали. Конструкция и размеры переходов соответствуют ГОСТ 17378-2001.
|

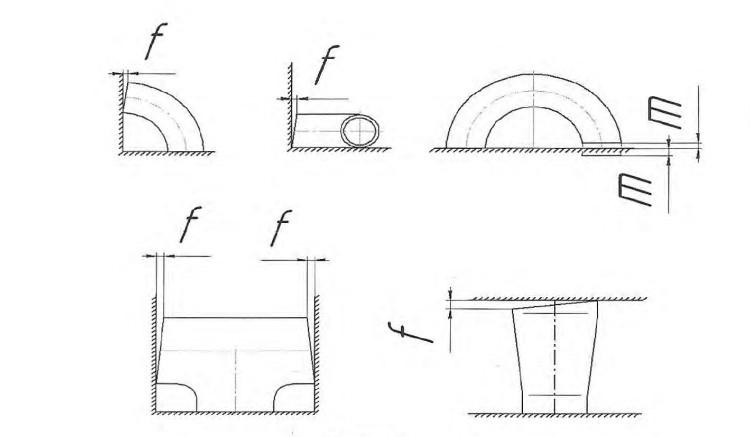

Условный проход DN, мм |
Т, % |
F, W, H, L |
B |
C |
K |
f |
m |
|
До 65 включ. |
-15 +20 |
±2,0 ±2,0 |
±7,0 ±7,0 |
±6,0 |
±4,0 |
0,5 |
1,0 |
|
Св. 65 до 125 включ. |
±7,0 |
±4,0 |
1,0 |
1,0 |
|||
|
±3,0 |
±7,0 |
±8,0 |
±6,0 |
1,5 |
1,0 |
||
|
Св. 200 до 400 включ. |
±4,0 |
±10,0 |
±9,0 |
±6,0 |
2,5 |
1,5 |
|
|
Св. 400 до 600 включ. |
±6,0 |
±10,0 |
±10,0 |
±10,0 |
5,0 |
1,5 |
|
|
700; 800 |
±8,0 |
±10,0 |
±10,0 |
±10,0 |
7,0 |
3,0 |
Технические характеристики переходов ТУ 1462-003-50725464-2010
|
Условное давление Py, МПа |
до 16 |
|
Наружный диаметр, D , мм |
45-630 |
|
Температура, tºC |
до +700 |
|
Материал |
15Х5М, 15ХМ, 12Х1МФ, 15Х1М1Ф и др |
