Отводы крутоизогнутые ТУ 1468-010-593377520-2003 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Настоящие технические условия распространяются на соединительные детали стальные приварные бесшовные с повышенной коррозионной стойкостью и хладостойкостью, для внутрипромысловых трубопроводов, с условным давлением 10 МПа включительно, нефтяных месторождений ОАО «ТНК» при температуре окружающей среды от - 60 °С до + 40 °С и температурой транспортируемых сред от + 5 °С до +80 °С .
Изготавливаемые по настоящим техническим условиям отводы обладают повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого периода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.
По настоящему стандарту изготавливаются бесшовные приварные отводы диаметром от 57 мм до 530 мм из коррозионностойких марок стали, радиусом изгиба 1 DN, 1,5 DN, с углом изгиба 30°, 45°, 60°, 90°.
Конструкция, размеры, предельные отклонения размеров и расположения поверхностей отводов соответствуют ГОСТ 17375-2001, ГОСТ 30753-2001.

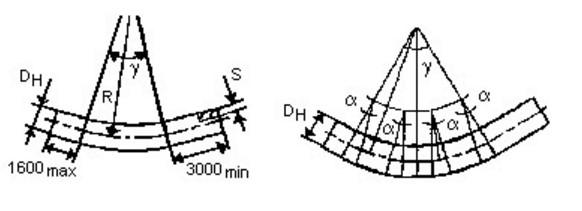

Обозначение:
- DN - Условный проход;
- D – наружный диаметр торцов отводов;
- T - толщина стенки отвода на торцах диаметра D;
- Tв – толщина стенки отводов в неторцевых сечениях;
- С - размер между центрами торцов отводов с Θ=180°;
- В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
- F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
- Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
- R - радиус кривизны осевой линии (радиус изгиба) отводов;
- W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
- Θ - угол между плоскостями торцов (угол изгиба) отводов.
|
Наименование (типоразмер) |
S стенки, мм |
Масса кг, |
|
21,3 (Ду 15) |
2 |
0,04 |
|
26,9 (Ду 25) |
2 |
0,06 |
|
3 |
0,07 |
|
|
3,2 |
0,08 |
|
|
33,7 (Ду 32) |
3 |
0,14 |
|
3,2 |
0,16 |
|
|
42 (Ду 32) |
3,5 |
0,2 |
|
32 |
3 |
0,2 |
|
4 |
0,24 |
|
|
38 |
3 |
0,2 |
|
5 |
0,31 |
|
|
45 |
2,5 |
0,3 |
|
3 |
0,4 |
|
|
4 |
||
|
5 |
0,5 |
|
|
48 |
3,5 |
0,4 |
|
57 |
3 |
0,5 |
|
3,5 |
0,6 |
|
|
4 |
0,7 |
|
|
5 |
0,8 |
|
|
6 |
1 |
|
|
8 |
1,14 |
|
|
10 |
1,37 |
|
|
60,3 |
4 |
0,8 |
|
76 |
3,5 |
1 |
|
4 |
1,1 |
|
|
5 |
||
|
6 |
1,7 |
|
|
10 |
2,1 |
|
|
89 |
3,5 |
1,4 |
|
4 |
1,5 |
|
|
5 |
1,9 |
|
|
6 |
2,3 |
|
|
8 |
3 |
|
|
10 |
3,6 |
|
|
12 |
4,2 |
|
|
102 |
4 |
2,4 |
|
108 |
3,5 |
2,2 |
|
4 |
2,5 |
|
|
5 |
3,1 |
|
|
6 |
3,6 |
|
|
8 |
4,7 |
|
|
10 |
5,8 |
|
|
114 |
4 |
2,6 |
|
5 |
3,3 |
|
|
6 |
3,8 |
|
|
8 |
5 |
|
|
9 |
||
|
10 |
||
|
114 |
11 |
|
|
12 |
6,1 |
|
|
14 |
7 |
|
|
133 |
4 |
3,8 |
|
5 |
4,8 |
|
|
6 |
5,7 |
|
|
8 |
7,4 |
|
|
10 |
||
|
14 |
9,1 |
|
|
159 |
4,5 (5) |
6,1 |
|
5 |
||
|
6 |
8,1 |
|
|
8 |
11 |
|
|
9 |
12 |
|
|
10 |
13 |
|
|
12 |
16 |
|
|
14 |
18 |
|
|
16 |
||
|
18 |
||
|
168 |
6 |
8,5 |
|
8 |
11,2 |
|
|
10 |
||
|
12 |
16 |
|
|
14 |
19 |
|
|
16 |
||
|
20 |
||
|
219 |
6 |
15 |
|
8 |
20 |
|
|
10 |
25 |
|
|
12 |
29 |
|
|
14 |
34 |
|
|
16 |
39 |
|
|
18 |
44 |
|
|
20 |
50 |
|
|
273 |
7 |
|
|
8 |
31 |
|
|
9 |
35 |
|
|
10 |
39 |
|
|
11 |
43 |
|
|
12 |
||
|
14 |
54 |
|
|
16 |
61 |
|
|
20 |
78 |
|
|
22 |
||
|
325 |
7 |
45 |
|
8 |
45 |
|
|
10 |
56 |
|
|
12 |
66 |
|
|
14 |
77 |
|
|
16 |
87 |
|
|
20 (18) |
107 |
|
|
377 |
10 (9) |
75 |
|
12 |
90 |
|
|
16 |
119 |
|
|
20 |
||
|
426 |
8 |
78 |
|
426 |
9 |
87 |
|
10 |
97 |
|
|
12 |
117 |
|
|
16 (15) |
154 |
|
|
18 |
173 |
|
|
20 |
||
|
24 |
230 |
|
|
530 |
9 |
92 |
|
10 (12) |
183 |
|
|
R=1,5м DN |
||
|
10 (R=1DN) |
102 |
|
|
12 (R=1DN) |
122 |
|
|
16 (R=1DN) |
161 |
|
|
18 (R=1DN) |
184 |
|
|
20 (R=1DN) |
204 |
|
|
24 (R=1DN) |
243 |
|
|
630 |
12(10) (R=1DN) |
174 |
|
18 (R=1DN) |
261 |
|
|
20 (R=1DN) |
290 |
|
|
720 |
10 (12) |
- |
|
(R=1DN) |
||
|
820 |
10 (R=1DN) |
251 |
