Отводы крутоизогнутые ГОСТ 30753-2001 с силикатно-эмалевым покрытием

Отвод крутоизогнутый может изготавливаться из различных марок стали:

• сталь 20 (углеродистые)
• сталь 09Г2С (низколегированные)
• сталь 20С, 20А, 13ХФА, 20ФА (коррозионностойкие)
• сталь 15Х5М (жаропрочные)
• сталь 12(08)Х18Н10Т, 10Х17Н13М2Т (нержавеющие)

Отводы стальные крутоизогнутые типа 2D (R=DN)

Отводы применяются для трубопроводов различного назначения, включая подконтрольные органам надзора, при РN (P?) до 16 МПа и температуре от - 70 °С до + 450 °С. По настоящему стандарту изготавливаются бесшовные приварные отводы диаметром от 530 мм до 720 мм из углеродистой и низколегированной стали радиусом изгиба 1 DN, с углом изгиба 30°, 45°, 60°, 90°, 180°.

Обозначение:

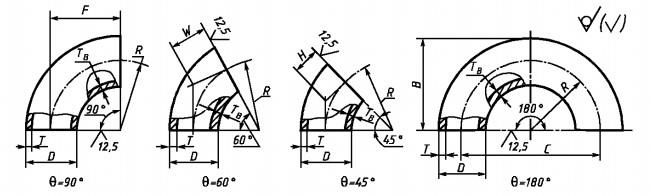

• DN - Условный проход;
• D – наружный диаметр торцов отводов;
• T - толщина стенки отвода на торцах диаметра D;
• Tв – толщина стенки отводов в неторцевых сечениях;
• С - размер между центрами торцов отводов с Θ=180°;
• В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
• F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
• Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
• R - радиус кривизны осевой линии (радиус изгиба) отводов;
• W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
• Θ - угол между плоскостями торцов (угол изгиба) отводов. При PN(P) до 16 МПа и температуре .от -70°С до +450°С
