Отводы гнутые ТУ 51-515-91 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Настоящие технические условия распространяются на стальные приварные гнутые отводы, предназначенные для применения в трубопроводах, транспортирующих газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород и двуокись углерода. По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром от 89 мм до 530 мм, радиусом изгиба до 4 DN, с углом изгиба от 15° до 90°.
По согласованию с заказчиком возможно изготовление отводов с другими углами изгиба и отводов диаметром от 89 мм до 219 мм с радиусом изгиба более 4 DN.
|

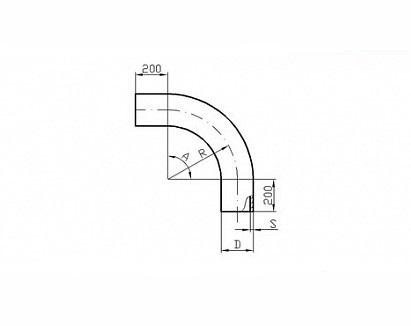

Dу, мм |
D, мм |
Угол гиба, A, гр |
Радиус, гиба |
Smin - max, мм |
R, мм |
Исп 1 |
Исп 2 |
|
80 |
89 |
15° |
4.0 Ду |
4.0-22.0 |
320 |
8,1-35,0 |
4,1-17,6 |
|
30° |
4.0 Ду |
4.0-22.0 |
320 |
8,8-38,0 |
4,8-20,6 |
||
|
45° |
4.0 Ду |
4.0-22.0 |
320 |
2,5-41,1 |
5,5-23,7 |
||
|
60° |
4.0 Ду |
4.0-22.0 |
320 |
10,2-44,1 |
6,2-26,7 |
||
|
90° |
4.0 Ду |
4.0-22.0 |
320 |
11,6-50,2 |
7,6-32,8 |
||
|
100 |
108 |
15° |
4.0 Ду |
4.0-28.0 |
400 |
10,1-34,4 |
5,2-27,9 |
|
30° |
4.0 Ду |
4.0-28.0 |
400 |
11,2-60,2 |
6,3-33,7 |
||
|
45° |
4.0 Ду |
4.0-28.0 |
400 |
12,3-66,0 |
7,3-39,4 |
||
|
60° |
4.0 Ду |
4.0-28.0 |
400 |
13,3-71,8 |
8,4-45,3 |
||
|
90° |
4.0 Ду |
4.0-28.0 |
400 |
15,5-83,3 |
10,6-56,8 |
||
|
100 |
114 |
15° |
4.0 Ду |
4.0-28.0 |
400 |
10,7-58,5 |
5,5-30,0 |
|
30° |
4.0 Ду |
4.0-28.0 |
400 |
11,8-64,7 |
6,6-36,2 |
||
|
45° |
4.0 Ду |
4.0-28.0 |
400 |
13,0-70,9 |
7,8-42,4 |
||
|
60° |
4.0 Ду |
4.0-28.0 |
400 |
14,1-77,2 |
8,9-48,7 |
||
|
90° |
4.0 Ду |
4.0- 28.0 |
400 |
16,4-89,6 |
11,2-61,1 |
||
|
125 |
133 |
15° |
4.0 Ду |
4.0-32.0 |
500 |
12,8-80,6 |
6,8-42,3 |
|
30° |
4.0 Ду |
4.0-32.0 |
500 |
14,5-91,0 |
8,4-52,8 |
||
|
45° |
4.0 Ду |
4.0-32.0 |
500 |
16,2-101,5 |
10,1-63,2 |
||
|
60° |
4.0 Ду |
4.0-32.0 |
500 |
17,9-111,9 |
11,8-73,7 |
||
|
90° |
4.0 Ду |
4.0- 32.0 |
500 |
21,2-132,7 |
15,1-94,5 |
||
|
4.0 Ду |
5.0-10.0 |
600 |
25,3-48,8 |
18,7-36,0 |
|||
|
150 |
159 |
15° |
4.0 Ду |
5.0-32.0 |
600 |
19,7-103,9 |
10,6-55,8 |
|
30° |
4.0 Ду |
5.0-32.0 |
600 |
22,7-119,7 |
13,6-71,6 |
||
|
45° |
4.0 Ду |
5.0-32.0 |
600 |
25,7-135,4 |
16,5-87,3 |
||
|
60° |
4.0 Ду |
5.0-32.0 |
600 |
28,6-151,1 |
19,5-103,0 |
||
|
90° |
4.0 Ду |
5.0-32.0 |
600 |
34,6-182,6 |
25,5-134,5 |
||
|
150 |
168 |
15° |
4.0 Ду |
5.0-32.0 |
600 |
20,8-111,3 |
11,2-59,8 |
|
30° |
4.0 Ду |
5.0-32.0 |
600 |
24,0-128,2 |
14,4-76,6 |
||
|
45° |
4.0 Ду |
5.0-32.0 |
600 |
27,2-145,0 |
17,5-93,5 |
||
|
60° |
4.0 Ду |
5.0-32.0 |
600 |
30,3-161,9 |
20,7-110,3 |
||
|
90° |
4.0 Ду |
5.0-32.0 |
600 |
36,6-195,6 |
27,0-144,1 |
||
|
200 |
219 |
15° |
2.0 Ду |
6.0-40.0 |
400 |
96,7-173,9 |
49,6-89,2 |
|
3.0 Ду |
20.0-40.0 |
600 |
101,8-183,1 |
54,7-98,4 |
|||
|
4.0 Ду |
20.0-40.0 |
800 |
106,9-192,3 |
59,8-107,5 |
|||
|
30° |
2.0 Ду |
6.0-40.0 |
400 |
106,9-192,3 |
59,8-107,5 |
||
|
3.0 Ду |
20.0-40.0 |
600 |
117,2-210,8 |
70,1-126,1 |
|||
|
4.0 Ду |
20.0-40.0 |
800 |
127,5-229,4 |
80,4-144,6 |
|||
|
45° |
2.0 Ду |
6.0-40.0 |
400 |
37,6-210,8 |
22,5-126,1 |
||
|
3.0 Ду |
20.0-40.0 |
600 |
132,6-238,6 |
85,5-153,8 |
|||
|
4.0 Ду |
20.0-40.0 |
800 |
148,0-266,3 |
100,9-181,5 |
|||
|
60° |
2.0 Ду |
6.0-40.0 |
400 |
40,9-229,4 |
25,8-144,6 |
||
|
3.0 Ду |
20.0-40.0 |
600 |
148,0-266,8 |
100,9-181,5 |
|||
|
4.0 Ду |
20.0-40.0 |
800 |
168,6-303,4 |
121,5-218,6 |
|||
|
90° |
2.0 Ду |
6.0-40.0 |
400 |
47,5-266,3 |
32,4-181,5 |
||
|
3.0 Ду |
20.0-40.0 |
600 |
178,8-321,7 |
131,7-237,0 |
|||
|
4.0 Ду |
20.0-40.0 |
800 |
209,8-377,4 |
162,6-292,6 |
|||
|
250 |
273 |
15° |
1.5ДУ |
7.0-40.0 |
375 |
44,9-224,8 |
22,9-114,5 |
|
2.0 Ду |
7.0-40.0 |
500 |
46,4-232,4 |
24,4-122,1 |
|||
|
3.0 Ду |
7.0-40.0 |
750 |
49,4-247,3 |
27,4-137,0 |
|||
|
4.0 Ду |
7.0-40.0 |
1000 |
52,4-262,5 |
30,4-152,2 |
|||
|
30° |
1.5Ду |
7.0-40.0 |
375 |
49,4-247,3 |
27,4-137,0 |
||
|
2.0 Ду |
7.0-40.0 |
500 |
52,4-262,5 |
30,4-152,2 |
|||
|
3.0 Ду |
7.0-40.0 |
750 |
58,5-292,6 |
36,4-182,3 |
|||
|
4.0 Ду |
7.0-40.0 |
1000 |
64,5-322,7 |
42,4-212,4 |
|||
|
45° |
4.0 Ду |
7.0-40.0 |
375 |
56,4-270,1 |
31,9-159,8 |
||
|
2.0 Ду |
7.0-40.0 |
500 |
58,5-292,6 |
36,4-182,2 |
|||
|
3.0 Ду |
7.0-40.0 |
750 |
67,5-337,7 |
45,4-227,3 |
|||
|
4.0 Ду |
7.0-40.0 |
1000 |
76,5-367,7 |
54,4-272,4 |
|||
|
60° |
1.5ДУ |
7.0-40.0 |
375 |
58,5-292,6 |
36,4-182,3 |
||
|
2.0 Ду |
7.0-40:0 |
500 |
64,5-322,7 |
42,4-212,4 |
|||
|
3.0 Ду |
7.0-40.0 |
750 |
76,5-382,7 |
54,4-272,4 |
|||
|
4.0 Ду |
7.0-40.0 |
1000 |
88,5-442,9 |
66,5-332,6 |
|||
|
90° |
1.5Ду |
7.0-40.0 |
375 |
67,5-337,6 |
45,5-227,3 |
||
|
2.0 Ду |
7.0-40.0 |
500 |
76,5-382,7 |
54,4-272,4 |
|||
|
3.0 Ду |
7.0-40.0 |
750 |
94,5-473,0 |
72,5-362,7 |
|||
|
4.0 Ду |
7.0-40.0 |
1000 |
112,5-563,4 |
90,5-453,0 |
|||
|
350 |
377 |
15° |
1.5ДУ |
10.0-40.0 |
525 |
92,1-338,1 |
48,6-178,5 |
|
2.0 Ду |
10.0-40.0 |
700 |
96,2-353,3 |
52,8-193,8 |
|||
|
30° |
1.5ДУ |
10.0-40.0 |
525 |
104,5-384,0 |
61,1-224,4 |
||
|
2.0 Ду |
10.0-40.0 |
700 |
112,9-414,6 |
69,4-255,0 |
|||
|
45° |
1.5Ду |
10.0-40.0 |
525 |
117,1-429,9 |
73,6-270,3 |
||
|
2.0 Ду |
10.0-40.0 |
700 |
129,4-475,4 |
86,0-315,8 |
|||
|
60° |
1.5ДУ |
10.0-40.0 |
525 |
129,4-475,4 |
86,0-315,8 |
||
|
2.0 Ду |
10.0-40.0 |
700 |
146,0-536,3 |
102,6-376,7 |
|||
|
90° |
1.5ДУ |
10.0-40.0 |
525 |
154,3-566,8 |
110,9-407,2 |
||
|
2.0 Ду |
10.0-40.0 |
700 |
179,2-658,2 |
135,8-498,7 |
|||
|
400 |
426 |
15° |
1.5ДУ |
11.0-40.0 |
600 |
116,8-394,9 |
62,7-212,1 |
|
2.0 Ду |
11.0-40.0 |
800 |
122,6-414,7 |
68,6-231,9 |
|||
|
30° |
1.5ДУ |
11.0-40.0 |
600 |
134,4-454,7 |
80,4-271,9 |
||
|
2.0 Ду |
11.0-40.0 |
800 |
146,3-494,6 |
92,2-311,9 |
|||
|
45° |
1-ЗДу |
11.0-40.0 |
600 |
152,2-514,8 |
98,2-332,1 |
||
|
2.0 Ду |
11.0-40.0 |
800 |
169,8-574,2 |
115,7-391,4 |
|||
|
60° |
1.5ДУ |
11.0-40.0 |
600 |
169,8-574,2 |
115,7-391,4 |
||
|
2.0 Ду |
11.0-40.0 |
800 |
193,4-654,2 |
139,4-471,4 |
|||
|
90° |
1.5ДУ |
11.0-40.0 |
600 |
204,2-690,7 |
150,2-508,0 |
||
|
2.0 Ду |
11.0-40.0 |
800 |
240,6-813,7 |
106,6-630,9 |
|||
|
500 |
530 |
15° |
1-5ДУ |
14.0-40.0 |
750 |
191,7-520,1 |
106,2-288,1 |
|
2.0 Ду |
14.0-40.0 |
1000 |
203,5-552,1 |
117,9-320 |
|||
|
30° |
1-5ДУ |
14.0-40.0 |
750 |
226,8-615,3 |
141,3-383,3 |
||
|
2.0 Ду |
14.0-40.0 |
1000 |
250,1-678,7 |
164,6-446,6 |
|||
|
45° |
1-5ДУ |
14.0-40.0 |
750 |
261,7-710,1 |
176,2-478,1 |
||
|
2.0 Ду |
14.0-40.0 |
1000 |
296,6-804,8 |
211,1-572,8 |
|||
|
60° |
1-5ДУ |
14.0-40.0 |
750 |
294,8-805,3 |
211,3-573,3 |
||
|
2.0 Ду |
14.0-40.0 |
1000 |
343,3-931,5 |
257,8-699,4 |
|||
|
90° |
1-5ДУ |
14.0-40.0 |
750 |
366,7-994,8 |
281,1-569,4 |
||
|
2.0 Ду |
14.0-40.0 |
1000 |
437-1185 |
351,2-952,7 |
Технические характеристики отводов, произведенных по ТУ 1460-001-88189979-2011
|
Рабочее давление, (Рр), МПа |
до 32,0 |
|
Условный диаметр, D, мм |
89 - 530 |
|
Температура, t°C |
от -70°С до +650°С |
|
Угол гиба, гр |
15°, 30°, 45°, 60°, 90° |
|
Угол поворота, фи |
От 15° до 90° |
|
Радиус гиба, R |
От 2 до 5 Ду |
|
Толщина стенки, S |
От 6,0-40,0 |
|
Материал |
20, 12ГС, 09Г2С |
