Отводы гнутые ОСТ 36-42-81 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!

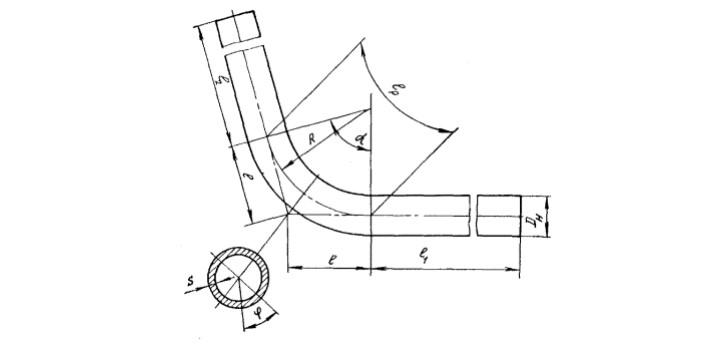

Настоящий стандарт распространяется на гнутые отводы из углеродистой стали, на условное давление до 10 МПа (100 кгс/см2). По настоящему стандарту изготавливаются стальные приварные гнутые отводы диаметром до 530 мм из углеродистой марки стали, радиусом изгиба до 10 DN, с углом изгиба от 15° до 90°.
|
DN |
D, мм |
T min |
R |
|
10 |
14 |
1,6 |
50 |
|
15 |
18 |
2,0 |
75 |
|
20 |
25 |
2,5 |
100 |
|
25 |
32 |
2,0 |
125 |
|
32 |
38 |
2,5 |
160 |
|
40 |
45 |
2,5 |
200 |
|
50 |
57 |
3,0 |
250 |
|
65 |
76 |
3,5 |
325 |
|
80 |
89 |
4,0 |
400 |
|
100 |
102 |
4,0 |
500 |
|
100 |
108 |
4,0 |
500 |
|
100 |
114 |
4,0 |
500 |
|
125 |
133 |
4,0 |
400 |
|
150 |
159 |
4,0 |
750 |
|
150 |
168 |
4,0 |
750 |
|
200 |
219 |
6,0 |
1000 |
|
250 |
273 |
7,0 |
1250 |
|
300 |
325 |
8,0 |
1500 |
|
350 |
377 |
8,0 |
1750 |
|
400 |
426 |
8,0 |
2000 |
|
500 |
530 |
8,0 |
2500 |
Технические характеристики отводов, произведенных по ОСТ 36-42-81
|
Рабочее давление, (Рр), МПа |
до 32,0 |
|
Условный диаметр, D, мм |
89 - 530 |
|
Температура, t°C |
от -70°С до +650°С |
|
Угол гиба, гр |
15°, 30°, 45°, 60°, 90° |
|
Угол поворота, фи |
От 15° до 90° |
|
Радиус гиба, R |
От 2 до 5 Ду |
|
Толщина стенки, S |
От 6,0-40,0 |
|
Материал |
20, 12ГС, 09Г2С |
