Отводы гнутые ОСТ 34-10-750-97, ТС 584 серия 5.903-13 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!

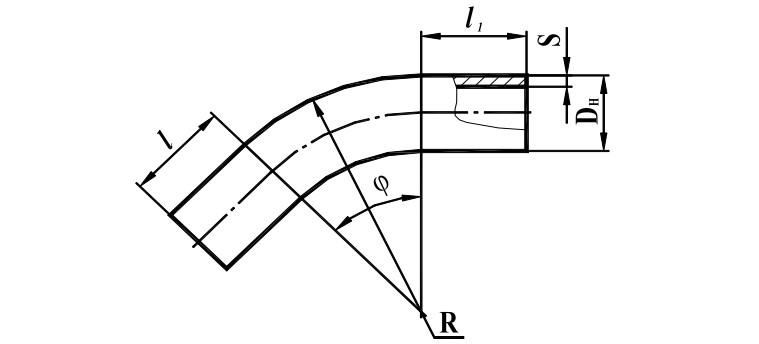

Настоящий стандарт распространяется на стальные приварные гнутые колена для тепловых сетей на условное давление до 4 МПа (40 кгс/см2) при температуре рабочей среды до + 425 °С. По настоящему стандарту изготавливаются стальные приварные гнутые колена диаметром от 57 мм до 426 мм, радиусом изгиба до 10 DN, с углом изгиба от 15° до 90°.
|
Обозначение |
Условное давление Ру, Мпа(кгс/с м²) |
Условный проход Dу |
Размер присоединяемых труб |
Dн* |
S* |
Масса 1 м трубы, кг |
|
Отвод гнутый ТС-584 |
4,0 (40) |
10 |
14х2 |
14 |
2 |
0,59 |
|
Отвод гнутый ТС-584-01 |
15 |
18х2 |
18 |
0,79 |
||
|
Отвод гнутый ТС-584-02 |
20 |
25х2 |
25 |
1,13 |
||
|
Отвод гнутый ТС-584-03 |
25 |
32х2 |
32 |
1,48 |
||
|
Отвод гнутый ТС-584-04 |
32 |
38х2 |
38 |
1,78 |
||
|
Отвод гнутый ТС-584-05 |
40 |
45х2,5 |
45 |
2,5 |
2,62 |
|
|
Отвод гнутый ТС-584-06 |
50 |
57х3 |
57 |
3 |
4 |
|
|
Отвод гнутый ТС-584-07 |
65 |
76х3 |
76 |
3,5 |
6,26 |
|
|
Отвод гнутый ТС-584-08 |
80 |
89х3,5 |
89 |
7,38 |
||
|
Отвод гнутый ТС-584-09 |
100 |
108х4 |
108 |
4 |
10,26 |
|
|
Отвод гнутый ТС-584-10 |
125 |
133х4 |
133 |
6 |
18,79 |
|
|
Отвод гнутый ТС-584-11 |
150 |
159х5 |
159 |
7 |
26,24 |
|
|
Отвод гнутый ТС-584-12 |
200 |
219х7 |
219 |
9 |
46,61 |
|
|
Отвод гнутый ТС-584-13 |
250 |
273х8 |
273 |
11 |
71,07 |
|
|
Отвод гнутый ТС-584-14 |
300 |
325х8 |
325 |
13 |
100,03 |
|
|
Отвод гнутый ТС-584-15 |
350 |
377х9 |
377 |
116,7 |
||
|
Отвод гнутый ТС-584-16 |
400 |
426х9 |
426 |
14 |
142,25 |
|
|
Отвод гнутый ТС-584-17 |
2,5 (25) |
65 |
76х3 |
76 |
3 |
5,4 |
|
Отвод гнутый ТС-584-18 |
125 |
133х4 |
133 |
4 |
12,73 |
|
|
Отвод гнутый ТС-584-19 |
200 |
219х7 |
219 |
7 |
31,52 |
|
|
Отвод гнутый ТС-584-20 |
250 |
273х8 |
273 |
8 |
45,92 |
|
|
Отвод гнутый ТС-584-21 |
300 |
325×8 |
325 |
62,54 |
||
|
Отвод гнутый ТС-584-22 |
350 |
377×9 |
377 |
9 |
81,68 |
|
|
Отвод гнутый ТС-584-23 |
1,6 (16) |
150 |
159×5 |
159 |
5 |
17,15 |
|
Отвод гнутый ТС-584-24 |
400 |
426×9 |
426 |
9 |
92,56 |
Технические характеристики отводов, произведенных по ОСТ 34-10-750-97, ТС 584 серии 5.903-13
|
Рабочее давление, (Рр), МПа |
до 32,0 |
|
Условный диаметр, D, мм |
89 - 530 |
|
Температура, t°C |
от -70°С до +650°С |
|
Угол гиба, гр |
15°, 30°, 45°, 60°, 90° |
|
Угол поворота, фи |
От 15° до 90° |
|
Радиус гиба, R |
От 2 до 5 Ду |
|
Толщина стенки, S |
От 6,0-40,0 |
|
Материал |
20, 12ГС, 09Г2С |
