Тройники ТУ 1468-010-593377520-2003 с эпоксидным покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Выпуск равнопроходных и переходных тройников регулируется ТУ 1468-010-593377520-2003. Согласно техническим условиям, допускается изготовление изделий с диаметром от 32 до 426 мм. и показателями давления до 10 МПа. Тройники изготавливаются методом штамповки бесшовной трубы определенный марок стали. Показатели температуры рабочего давления - от 0 °C до + 80 °C.
Изделия, изготовленные согласно ТУ 1468-010-593377520-2003 применяются для создания ответвлений от основной линии трубопровода. Бесшовная технология изготовления обеспечивает высокую прочность соединения. А повышенные характеристики трещиностойкости и невоприимчивости к процессам коррозии допускают использование изделий в трубопроводах, транспортирующих агрессивные среды. Тройники ТУ 1468-010-593377520-2003 получили повсеместное распространение в сфере добычи нефти и газа, особенно в регионах с тяжелыми климатическими условиями.
Допустимые марки стали при изготовлении тройников по ТУ 1468-010-593377520-2003:
- 13ХФА, 09ГСФ
- 20А, 20С, 20ФА
Обозначения:
- DN - условный проход;
- D - наружный диаметр торцов равнопроходных тройников; больший наружный диаметр торцов переходных тройников;
- D1 - меньший наружный диаметр торцов переходных тройников;
- Т - толщина стенки деталей на торцах диаметра D;
- Т1 - толщина стенки деталей на торцах диаметра D1;
- Тв - толщина стенки тройников в зоне сопряжения магистрали и ответвления;
- F - размер между плоскостью торца магистрали и центром торца ответвления тройников;
- Н - размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
- r - радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов;
|

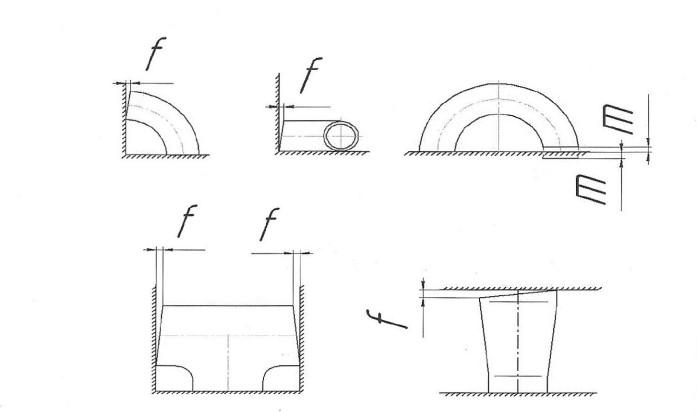

Условный проход DN, мм |
Т, % |
F, W, H, L |
B |
C |
K |
f |
m |
|
До 65 включ. |
-15 +20 |
±2,0 ±2,0 |
±7,0 ±7,0 |
±6,0 |
±4,0 |
0,5 |
1,0 |
|
Св. 65 до 125 включ. |
±7,0 |
±4,0 |
1,0 |
1,0 |
|||
|
±3,0 |
±7,0 |
±8,0 |
±6,0 |
1,5 |
1,0 |
||
|
Св. 200 до 400 включ. |
±4,0 |
±10,0 |
±9,0 |
±6,0 |
2,5 |
1,5 |
|
|
Св. 400 до 600 включ. |
±6,0 |
±10,0 |
±10,0 |
±10,0 |
5,0 |
1,5 |
|
|
700; 800 |
±8,0 |
±10,0 |
±10,0 |
±10,0 |
7,0 |
3,0 |
