Тройники ГОСТ 17376-2001 с эпоксидным покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
ГОСТ 17376-2001 определяет параметры производства стальных бесшовных равнопроходных и переходных тройников. Согласно ГОСТ, допускается производство тройников диаметром от 32 до 426 мм, с рабочим давлением до 16 МПа и устойчивостью к температуре от - 70 до + 450. Детали должны изготавливаться из углеродистой и низколегированной стали.
Выпуск тройников осуществляется методом гидроштамповки из обрезков бесшовных труб. Преимуществами такого метода являются повышенная прочность изделия и отсутствие сварных швов. Благодаря чему бесшовные тройники являются незаменимыми элементами при присоединении боковых ответвлений к трубопроводам. Они используются в магистралях технического применения, промышленной отрасли, бытовых, магистральных трубопроводах.

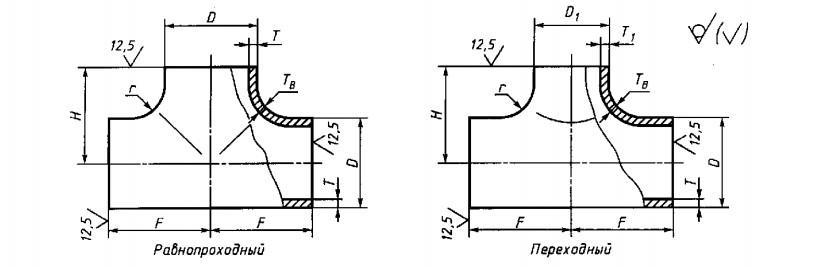

Обозначения:
- DN - условный проход;
- D - наружный диаметр торцов равнопроходных тройников; больший наружный диаметр торцов переходных тройников;
- D1 - меньший наружный диаметр торцов переходных тройников;
- Т - толщина стенки деталей на торцах диаметра D;
- Т1 - толщина стенки деталей на торцах диаметра D1;
- Тв - толщина стенки тройников в зоне сопряжения магистрали и ответвления;
- F - размер между плоскостью торца магистрали и центром торца ответвления тройников;
- Н - размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
- r - радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов;
|
DN |
D |
T |
D1 |
T1 |
L |
Масса, кг |
|
20 |
26,9 |
2,0 3,2 4,0 |
21,3 |
2,0 3,2 4,0 |
38 |
0,05 0,07 0,09 |
|
25 |
33,7 |
2,3 3,2 4,5 |
2,0 3,2 4,0 |
51 |
0,09 0,12 0,16 |
|
|
2,3 3,2 4,5 |
26,9 |
2,0 3,2 4,0 |
0,09 0,012 0,06 |
|||
|
32 |
42,4 |
2,6 3,6 5,0 |
21,3 |
2,0 3,2 4,0 |
0,13 0,17 0,23 |
|
|
2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
0,13 0,17 0,23 |
|||
|
2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,13 0,17 0,23 |
|||
|
40 |
48,3 |
2,6 3,6 5,0 |
26,9 |
2,0 3,2 4,0 |
64 |
0,19 0,25 0,34 |
|
2,6 3,6 5,0 |
33,7 |
2,3 3,2 4,5 |
0,19 0,25 0,34 |
|||
|
2,6 3,6 5,0 |
42,4 |
2,6 3,6 5,0 |
0,19 0,25 0,34 |
|||
|
50 |
60,3 |
2,9 4,0 5,6 |
33,7 |
2,3 3,2 4,5 |
76 |
0,31 0,42 0,58 |
|
2,9 4,0 5,6 |
42,4 |
2,6 3,6 5,0 |
0,31 0,42 0,58 |
|||
|
2,9 4,0 5,6 |
48,3 |
2,6 3,6 5,0 |
0,31 0,42 0,58 |
|||
|
65 |
76,1 |
2,9 5,0 7,1 |
42,4 |
2,6 3,6 5,0 |
89 |
0,47 0,78 1,10 |
|
2,9 5,0 7,1 |
48,3 |
2,6 3,6 5,0 |
0,47 0,78 1,10 |
|||
|
2,9 5,0 7,1 |
60,3 |
2,9 4,0 5,6 |
0,47 0,78 1,10 |
|||
|
80 |
88,9 |
3,2 5,6 8,0 |
48,3 |
2,6 3,6 5,0 |
89 |
0,60 1,00 1,40 |
|
3,2 5,6 8,0 |
60,3 |
2,9 4,0 5,6 |
0,60 1,00 1,40 0,60 1,00 1,40 |
|||
|
3,2 5,6 8,0 |
76,1 |
2,9 5,0 7,1 |
||||
|
100 |
114,3 |
3,6 6,3 8,8 |
60,3 |
2,9 4,0 5,6 |
102 |
1,00 1,70 2,30 |
|
3,6 6,3 8,8 |
76,1 |
2,9 5,0 7,1 |
1,00 1,70 2,30 |
|||
|
3,6 6,3 8,8 |
88,9 |
3,2 5,6 8,0 |
1,00 1,70 2,30 |
|||
|
125 |
139,7 |
4,0 6,3 10,0 |
76,1 |
2,9 5,0 7,1 |
127 |
1,70 2,60 4,10 |
|
4,0 6,3 10,0 |
88,9 |
3,2 5,6 8,0 |
1,70 2,60 4,10 |
|||
|
4,0 6,3 10,0 |
114,3 |
3,6 6,3 8,8 |
1,70 2,60 4,10 |
|||
|
150 |
168,3 |
4,5 7,1 11,0 |
88,9 |
3,2 5,6 8,8 |
140 |
2,50 3,90 6,00 |
|
4,5 7,1 11,0 |
114,3 |
3,2 5,6 8,8 |
2,50 3,90 6,00 |
|||
|
4,5 7,1 11,0 |
139,7 |
3,2 5,6 8,8 |
2,50 3,90 6,00 |
|||
|
200 |
219,1 |
6,3 8,0 12,5 |
114,3 |
3,6 6,3 8,8 |
152 |
5,10 6,30 9,70 |
|
6,3 8,0 12,5 |
139,7 |
4,0 6,3 10,0 |
5,10 6,30 9,70 |
|||
|
6,3 8,0 12,5 |
168,3 |
4,5 7,1 11,0 |
5,10 6,30 9,70 |
|||
|
250 |
273,0 |
6,3 10,0 |
139,7 |
4,0 6,3 |
178 |
7,40 12,00 |
|
6,3 10,0 |
168,3 |
4,5 7,1 |
7,40 12,00 |
|||
|
6,3 10,0 |
219,1 |
6,3 8,0 |
7,40 12,00 |
|||
|
300 |
|
7,1 10,0 |
168,3 |
4,5 7,1 |
203 |
11,00 16,00 |
|
7,1 10,0 7,1 10,0 |
219,1 273,0 |
6,3 8,0 6,3 10,0 |
11,00 16,00 11,00 16,00 |
|||
|
350 |
355,6 |
8,0 11,0 |
219,1 |
6,3 8,0 |
330 |
23,00 31,00 |
|
8,0 11,0 |
273,0 |
6,3 10,0 |
23,00 31,00 |
|||
|
8,0 11,0 |
323,9 |
7,1 10,0 |
23,00 31,00 |
|||
|
400 |
406,4 |
8,8 12,5 |
273,0 |
6,3 10,0 |
356 |
31,00 43,00 |
|
8,8 12,5 |
323,9 |
7,1 10,0 |
31,00 43,00 |
|||
|
8,8 12,5 |
255,6 |
8,0 11,0 |
31,00 43,00 |
|||
|
450 |
475,0 |
10,0 |
323,9 |
7,1 |
381 |
42,00 |
|
355,6 |
8,0 |
|||||
|
406,4 |
8,8 |
|||||
|
500 |
508,0 |
11,0 |
355,6 |
8,0 |
508 |
65,00 |
|
406,4 |
8,8 |
|||||
|
457,0 |
10,0 |
|||||
|
600 |
610,0 |
12,5 |
406,4 |
8,8 |
508 |
94,0 |
|
457,0 |
10,0 |
|||||
|
508,0 |
11,0 |
|||||
|
700 |
711,0 |
- |
457,0 |
10,0 |
610 |
---- |
|
508,0 |
11,0 |
|||||
|
610,0 |
12,5 |
|||||
|
800 |
813,0 |
508,0 |
11,0 |
|||
|
610,0 |
12,5 |
|||||
|
711,0 |
---- |
|||||
|
900 |
914,0 |
711,0 |
- |
|||
|
711,0 |
||||||
|
813,0 |
||||||
|
1000 |
1016,0 |
711,0 |
- |
|||
|
813,0 |
||||||
|
914,0 |
