Отводы крутоизогнутые ТУ 1468-010-593377520-2003 с эпоксидным покрытием

Государственный стандарт регламентирует выпуск стальных бесшовных отводов диаметром от 57 до 530 мм. Допускается производство изделий с углом изгиба от 30° до 90° и радиусом изгиба 1-1,5 DN. Крутоизогнутые отводы способны выдерживать давление рабочей среды до 10 МПа.

Преимущества продукции по ТУ 1468-010-593377520-2003:

• коррозионная устойчивость
• повышенная трещиностойкость
• хладостойкость
• низкая температура вязко-хрупкого периода

Перечисленные преимущества обусловили использование крутоизогнутых отводов в нефтепромысловой сфере, в регионах с тяжелыми климатическим условиями. Изделия способны выдерживать перепады температуры окружающей среды в пределах от - 60 °С до + 40 °С, температуру транспортируемой среды от + 5 °С до + 80 °С.

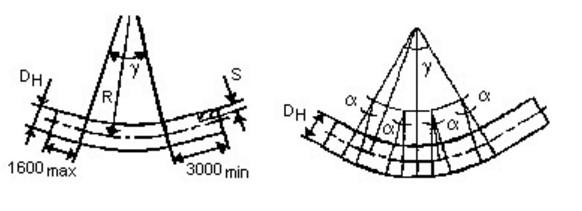

Обозначение:

DN - Условный проход;

D – наружный диаметр торцов отводов;

T - толщина стенки отвода на торцах диаметра D;

Tв – толщина стенки отводов в неторцевых сечениях;

С - размер между центрами торцов отводов с Θ=180°;

В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;

F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;

Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;

R - радиус кривизны осевой линии (радиус изгиба) отводов;

W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;

Θ - угол между плоскостями торцов (угол изгиба) отводов.
