Отводы крутоизогнутые ГОСТ 30753-2001 с эпоксидным покрытием

Отводы по ГОСТ 30753-2001 производятся путем протяжки по сердечнику бесшовной трубы. При этом используются углеродистые и низколегированные марки стали. Такой метод производства обеспечивает высокую герметичность и надежность детали благодаря отсутствию швов. Согласно ГОСТ 30753-2001 производимые отводы могут быть диаметром от 530 до 720 мм с радиусом изгиба равного 1 DN. Угол изгиба крутоизогнутого отвода - от 30° до 180°.

Детали могут эксплуатироваться на трубопроводах с рабочим давлением до 16 МПа, и температурой до + 450 °С. Перечисленные характеристики обуславливают широкое применение отвода ГОСТ 30753-2001 в различных сферах промышленности. Крутоизогнутый отвод подходит для транспортировки большинства сред, даже наиболее агрессивных.

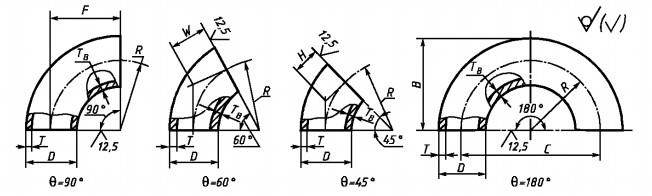

Обозначение:

DN - Условный проход;

D – наружный диаметр торцов отводов;

T - толщина стенки отвода на торцах диаметра D;

Tв – толщина стенки отводов в неторцевых сечениях;

С - размер между центрами торцов отводов с Θ=180°;

В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;

F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;

Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;

R - радиус кривизны осевой линии (радиус изгиба) отводов;

W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;

Θ - угол между плоскостями торцов (угол изгиба) отводов. При PN(P) до 16 МПа и температуре .от -70°С до +450°С
