Отводы крутоизогнутые ГОСТ 17375-2001 с эпоксидным покрытием

Отводы ГОСТ 17375-2001 получают из бесшовных горячедеформированных или холоднодеформированных труб различных марок стали. Производство отвода осуществляется штамповкой, либо путем протяжки по сердечнику. В соответствии со стандартом параметры давления должны быть равны 16 МПа, а рабочая температура от -70 °С до + 450 °С. Угол отвода регламентирован в пределах от 30° до 90°, радиус сгиба - 1,5 DN.

Отводы по данному стандарту являются крайне надежными и герметичными, благодаря отсутствию сварных швов. Данные изделия используются для плавного изменения направления движения рабочей среды в магистральных и промышленных трубопроводах. Крутоизогнутые отводы широко распространены в коммунальной, добывающей и нефтеперерабатывающей сферах.

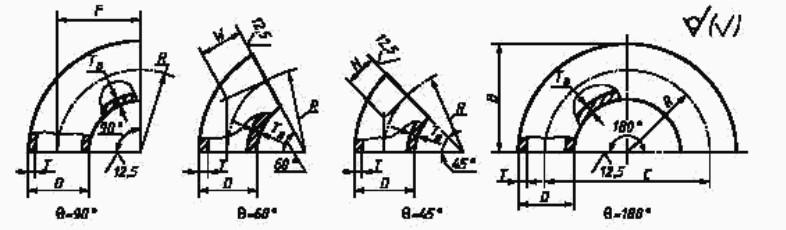

Обозначение:

DN - Условный проход;

D – наружный диаметр торцов отводов;

T - толщина стенки отвода на торцах диаметра D;

Tв – толщина стенки отводов в неторцевых сечениях;

С - размер между центрами торцов отводов с Θ=180°;

В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;

F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;

Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;

R - радиус кривизны осевой линии (радиус изгиба) отводов;

W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;

Θ - угол между плоскостями торцов (угол изгиба) отводов.
