Отводы гнутые ТУ 14-1-5598-2011 с эпоксидным покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Продукция, производимая по ТУ 14-1-5598-2011, отличается повышенной хладостойкостью и высокими показателями устойчивости к процессам коррозии. Согласно ТУ стальные отводы выпускаются диаметром от 89 до 630 мм. с рабочим давлением до 25 МПа. Улучшенные показатели устойчивости к перепадам температуры позволяют эксплуатировать изделия при температуре окружающей среды от - 60 °С до + 150 °С.
Гнутые отводы предназначены для плавного изменения потока рабочей среды трубопровода. В этой связи они часто используются на промысловых и площадочных трубопроводах в нефтедобывающей сфере.

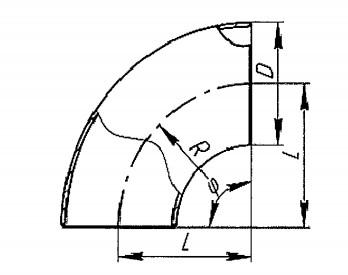

Обозначения:
- DN - Условный проход;
- D – наружный диаметр торцов отводов, мм;
- S - толщина стенки отвода на торцах диаметра D;
- Tв – толщина стенки отводов в неторцевых сечениях;
- R – радиус изгиба (радиус кривизны осевой линии), мм;
- φ – угол изгиба (угол поворота осевой линии), градус;
- L, L1 – прямые участки, мм;
- А, B – строительные длины, мм;
- а – строительная длина изогнутого участка, мм.
|
DN |
D |
Tmin |
Минимальные прямые участки |
R=5DN |
|
50 |
57 |
4 |
650 |
250 |
|
65 |
76 |
4 |
650 |
325 |
|
80 |
89 |
4 |
650 |
400 |
|
100 |
102 |
4 |
650 |
650 |
|
100 |
108 |
4 |
650 |
650 |
|
100 |
114 |
4 |
650 |
650 |
|
125 |
133 |
4 |
650 |
625 |
|
150 |
159 |
4 |
650 |
750 |
|
150 |
168 |
4 |
650 |
750 |
|
200 |
219 |
7 |
650 |
1000 |
|
250 |
273 |
8 |
650 |
1250 |
|
300 |
325 |
8 |
650 |
1500 |
|
350 |
377 |
8 |
650 |
1750 |
|
400 |
426 |
8 |
650 |
2000 |
|
500 |
530 |
8 |
650 |
2500 |
|
600 |
630 |
8 |
650 |
3000 |
|
700 |
720 |
8 |
650 |
3500 |
|
800 |
820 |
8 |
650 |
4000 |
