Отводы гнутые ОСТ 36-42-81 с эпоксидным покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Отводы ОСТ 36-42-81 производятся из электросварных и бесшовных труб углеродистых марок стали. Стандарт регламентирует диаметр готовых изделий в пределах до 530 мм, радиус изгиба - 10 DN и угол изгиба от 15° до 90°. Процесс производства отвода может выполняться горячим либо холодным гнутьем.
Отводы ОСТ 36-42-81 используются в трубопроводах для плавного изменения поворота трубы, а так же для создания ответвлений от основного трубопровода. Спроектированные на рабочее давление до 10 МПа и температуру до + 200 °С, отводы находят широкое применение в сфере тепловых сетей.

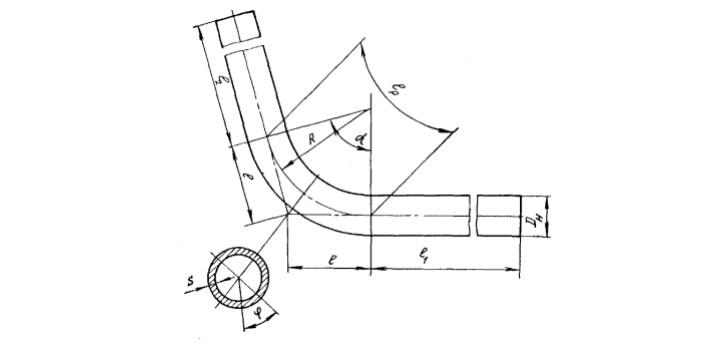

Обозначения:
- DN - Условный проход;
- D – наружный диаметр торцов отводов, мм;
- S - толщина стенки отвода на торцах диаметра D;
- Tв – толщина стенки отводов в неторцевых сечениях;
- R – радиус изгиба (радиус кривизны осевой линии), мм;
- φ – угол изгиба (угол поворота осевой линии), градус;
- L, L1 – прямые участки, мм;
- А, B – строительные длины, мм;
- а – строительная длина изогнутого участка, мм.
|
DN |
D, мм |
T min |
R |
|
10 |
14 |
1,6 |
50 |
|
15 |
18 |
2,0 |
75 |
|
20 |
25 |
2,5 |
100 |
|
25 |
32 |
2,0 |
125 |
|
32 |
38 |
2,5 |
160 |
|
40 |
45 |
2,5 |
200 |
|
50 |
57 |
3,0 |
250 |
|
65 |
76 |
3,5 |
325 |
|
80 |
89 |
4,0 |
400 |
|
100 |
102 |
4,0 |
500 |
|
100 |
108 |
4,0 |
500 |
|
100 |
114 |
4,0 |
500 |
|
125 |
133 |
4,0 |
400 |
|
150 |
159 |
4,0 |
750 |
|
150 |
168 |
4,0 |
750 |
|
200 |
219 |
6,0 |
1000 |
|
250 |
273 |
7,0 |
1250 |
|
300 |
325 |
8,0 |
1500 |
|
350 |
377 |
8,0 |
1750 |
|
400 |
426 |
8,0 |
2000 |
|
500 |
530 |
8,0 |
2500 |
