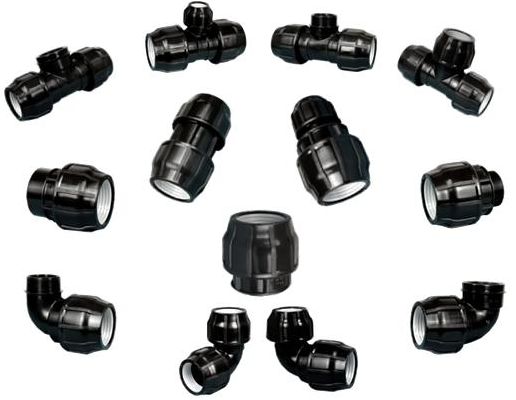

Компрессионные фитинги

Компрессионные фитинги для полиэтиленовых труб. Специфического инструмента для их монтажа не требуется. Конструкционно они представляют собой корпус с резиновыми прокладками и 2 прижимными гайками. В них также предусмотрено кольцо из мягкого материала с прорезью, которое затягивается при закручивании обжимных гаек. Гайки накручивают на концы труб фитинга, где предварительно нарезана резьба, а герметичность соединения обеспечивает плотная резиновая прокладка. Гайка в такой конструкции обычно выполнена рифленой — такие «зацепы» не позволяют ей прокручиваться даже при фиксации мокрыми ладонями. Созданный таким образом трубопровод легко разбирается, а потому его можно использовать для создания временных сетей — например, для полива на даче. Осенью вся поверхностная конструкция просто разбирается и убирается на хранение.

Компрессионные фитинги для ПНД труб состоят из: корпуса из полиэтилена (полипропиленового сополимера), с внешней резьбой и фиксатором, благодаря которому ограничивается возможность ввода трубы в фитинг; уплотнительных колец, находящихся в местах стыков. Они выполняются из нитриловой резины, что обеспечивает 100% герметичность в местах стыка трубы и фитинга; зажимных колец, благодаря которым соединение защищено от повреждений механического характера. Материал обжимных колец — полиоксиметилин. Оно дополнительно фиксирует место стыка, не позволяя соединению развинчиваться в непредвиденных ситуациях; втулки, позволяющей запрессовывать трубу. Материал для ее изготовления — полипропилен. Не позволяет трубопроводу повреждаться из-за повышенного давления в системе; гаек в виде крышек, которые надежно закрывают место стыка — здесь присутствует внутренняя резьба, что облегчает соединение.

Устройство компрессионного фитинга

Фитинги этого типа выпускаются из разных материалов, рассчитаны на рабочее давление в системах в пределах 10-16 Бар и изготавливаются для трубопроводов в диапазоне 16-110 мм.

Преимущества использования компрессионных фитингов

Правильный монтаж компрессионных фитингов для труб ПНД  обеспечит герметичный стык в трубопроводах из полиэтилена. В числе достоинств использования этих конструкционных элементов отмечаются: легкость сборки и монтажа — все работы по устройству сантехнических конструкций проводятся быстро, ведь для монтажа компрессионных фитингов не нужна предварительная подготовка труб; для такого соединения не нужна специальная подготовка — все работы могут быть проведены самостоятельно; конструкции не только легко собираются, но и легко ремонтируются — все ремонтные работы с фитингами отличаются высокой скоростью исполнения, поскольку не нуждаются в специфическом инструменте и не требуют реализации особенных технологий; возможность многократного использования — компрессионные фитинги, посредством которых осуществляется сборка ПНД-трубопровода, могут устанавливаться, а затем разбираться сколько угодно раз. На практике, считается, что монтаж/демонтаж таких конструкций может проводиться до 10 раз, при этом соединение не утратит своей надежности; Пример использования ПНД-фитингов при устройстве летнего водопровода стабильность, невосприимчивость к коррозии — такие фитинги выпускаются их тех материалов, которые вне зависимости от температуры и условий эксплуатации не взаимодействуют с водой. Повреждения, связанные с коррозионными процессами, в данном случае исключены; универсальность — эти типы фитингов могут использоваться для водопроводных систем различного типа; высокие показатели качества, безопасности и гигиеничности, что позволяет без ограничений использовать данные устройства на питьевых водопроводах.

Типы компрессионных фитингов

Монтаж ПНД труб своими руками через фитинги осуществляется с использованием следующих типов устройств:

Равнопроходная муфта: с 2-х концов аксессуара выдержан одинаковый диаметр. Необходима, чтобы провести стыковку отдельных участков трубопровода или других элементов, которые обладают тем же диаметральным размером, что и труба;

Компенсационная муфта — обеспечивает возможность изменения типоразмера трубы, а также позволяет установить в систему любой элемент с диаметром, отличающимся в большую либо меньшую сторону;

Соединение типа «пластик/резьба» — комбинированный фитинг, необходимый там, где стыкуются полимерные и металлические элементы. Представляет собой пластиковую втулку с смонтированным закладным элементом, чаще всего из латуни. В нем предусмотрена наружная либо внутренняя резьба.

Фланец — необходим, если ПНД-трубы стыкуются с другими материалами или если необходим монтаж дополнительной съемной арматуры. Могут быть полиэтиленовые или комбинированные. Пример комбинированного фланцевого фитинга

Отводы — нужны в тех местах, где необходим изгиб трубопровода. Сам по себе полиэтилен довольно гибкий, но в нагруженных инженерных сетях нельзя допускать резких углов. А с помощью отводов можно кардинально поменять направление — стандартными считаются устройства в 45, 66 и 90 градусов;

Тройники и крестовины — обеспечивают стык определенного участка трубопровода с другими его элементами. Подобные ответвления могут выполняться одного диаметра с трубой или позволять переходить на другой типоразмер;

Полиэтиленовый соединительный тройник заглушки — используются там, где нужно законсервировать «глухой» участок. Это важно, когда отдельная зона не будет эксплуатироваться или когда организуется вывод, который будет запущен в эксплуатацию позже.
