Винты с радиальными отверстиями в цилиндрической головке, прямой шлиц DIN 404
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Стандарт: DIN 404
Размеры: Длина / Ø
Материал: A2 A4

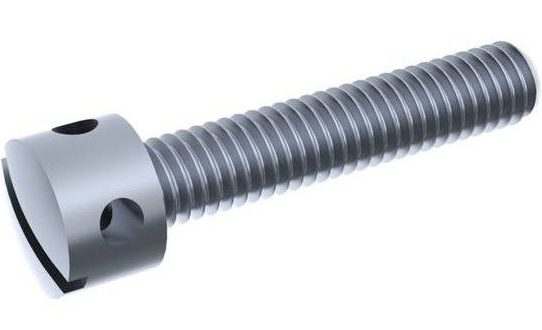

Конструкция крепежных изделий DIN 404 представляет собой цилиндрический стержень с неполной метрической резьбой, монолитно соединенный с высокой цилиндрической головкой (высота до 3мм). Которая имеет глубокий прямой шлиц и два сквозными отверстиями. Отверстия образуют радиальные оси, невправленные крестообразно относительно друг друга, которые формируют угол 45 градусов относительно линии шлица. Основным предназначением отверстий является установка контрольных пломб, поэтому подобные метизы часто называются «пломбировочными». В ассортименте представлены нержавеющие пломбировочные винты с радиальными отверстиями в цилиндрической головке в следующих типоразмерах: номинальный диаметр резьбы М3, М4, М5, М6. Общая длина изделий от 4 до 58 мм. В качестве конструктивного материала выступают коррозионностойкие аустенитные хромоникелевые стали марки А2 и А4. Сталь А4 благодаря легированию молибденом отличается превосходной устойчивостью к воздействию множества кислот. Общим для аустенитных сплавов А2 и А4 является высокая механическая прочность, практическая ненамагничиваемость, устойчивость к низким и высоким температурам, нетоксичность. Винты с радиальными отверстиями в цилиндрической головке и прямым шлицом нашли широкое применение в приборостроении, машиностроении и прочих промышленно-производственных областях.
Таблица характеристик DIN 404
(выберите интересующий Вас размер из таблицы характеристик)
|
Dk |
5.5 |
7.5 |
8.5 |
10 |
|
dh |
1.5 |
2 |
2.5 |
3 |
|
k |
4 |
5 |
6.5 |
8 |
|
n |
0.8 |
1 |
1.2 |
1.6 |
|
t min |
1 |
1.4 |
1.7 |
2.2 |
|
d |
0.8х4 |
1,0х5,5 |
1,2х7 |
1,6х9 |
|
Длина\ d |
M3 |
M4 |
M5 |
M6 |
|
4 |
A2 A4 |
|||
|
5 |
A2 A4 |
|||
|
6 |
A2 A4 |
A2 A4 |
||
|
8 |
A2 A4 |
A2 A4 |
A2 A4 |
|
|
10 |
A2 A4 |
A2 A4 |
A2 A4 |
A2 A4 |
|
12 |
A2 A4 |
A2 A4 |
A2 A4 |
A2 A4 |
|
16 |
A2 A4 |
A2 A4 |
A2 A4 |
A2 A4 |
|
20 |
A2 A4 |
A2 A4 |
A2 A4 |
A2 A4 |
|
УП |
200 |
200 |
200 |
200 |
