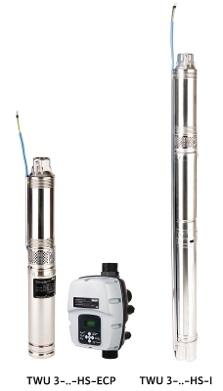

Погружные насосы Wilo-Sub TWU 3 HS

Применение

• для перекачивания воды из скважин, колодцев и цистерн
• для использования в частных системах водоснабжения, полива и орошения
• для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Преимущества продукции

• Увеличенная производительность за счет повышенной частоты вращения (8400 об/мин)
• Мотор с возможностью перемотки
• Встроенный обратный клапан
• Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
• Частотный преобразователь входит в объем поставки
• Возможен вертикальный и горизонтальный монтаж

Технические данные

• Напряжение питания: 3~230 В/140 Гц макс.
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой среды: 3-35 °C
• Минимальное течение на моторе: 0,08 м/с
• макс. содержание песка: 50 г/м3
• Макс. количество пусков: 30/ч
• Макс. глубина погружения 150 м
• Класс защиты: IP 58
• Напорный патрубок: Rp 1

Частотный преобразователь:

• Подключение к сети: 1~230 В / 50 Гц
• Выходной: 3~230 В/макс.140 Гц/макс. 2,2 кВт
• Температура перекачиваемой среды: 3-50 °C
• Макс. давление: 8 бар
• Класс защиты: IP X5
• Напорный патрубок: G 1¼

Оснащение/функции

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Встроенный обратный клапан
• Внешний частотный преобразователь
• Термическое реле мотора встроено в частотный преобразователь

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлической системы: нержавеющая сталь 1.4104
• Корпус мотора: нержавеющая сталь 1.4301
• Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Некорродирующий мотор трехфазного тока для прямого пуска для подключения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом мотор с возможностью перемотки с самосмазывающимися подшипниками. Рассчитан для высокой частоты вращения до 8400 об/мин.

Частотный преобразователь (ЧП)

За счет эксплуатации с частотным преобразователем осуществляется автоматическое согласование частоты вращения агрегата с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление. На частотном преобразователе имеются следующие функции:

• функция плавного пуска;
• защита от сухого хода с автоматической функцией сброса;
• предотвращение постоянных повторных запусков (синхронизация) посредством контроля герметичности;
• защита от пониженного напряжения, перенапряжения и короткого замыкания;
• термический контроль мотора и частотного преобразователя;
• изменение направления вращения;
• индикация давления на дисплее.

Настройки и сообщения об ошибке отображаются посредством светодиодов или посредством хорошо читаемого дисплея.

Частотный преобразователь должен быть установлен за пределами перекачиваемой среды с защитой от затопления!

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Охлаждение частотного преобразователя происходит за счет перекачиваемой среды. Для этого частотный преобразователь встраивается непосредственно в нагнетательный трубопровод.

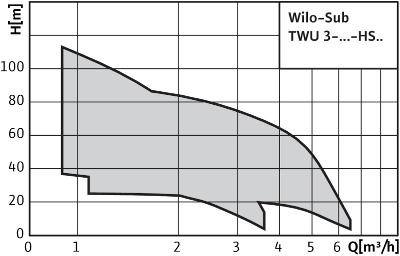

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки

• Гидравлика в полном сборе с мотором
• Частотный преобразователь (ЧП)
• Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
• Инструкция по монтажу и эксплуатации

Опции

• Кабели особой длины по запросу
