Отводы сварные ТУ 102-488-95
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Технические условия распространяются на детали соединительное и узлы магистральных и промысловых трубопроводов диаметром до 1420 мм на условное давление до 10.0 МПа (100 кг/смг) в интервале температур до минус 6»С при монтаже до минус 40°С при эксплуатации.
Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.
Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2 05 06-85
|

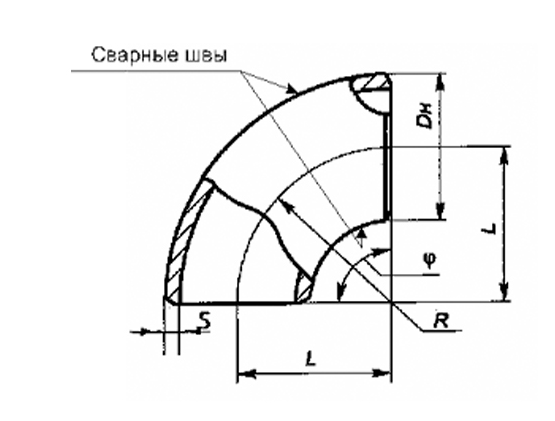

Наружный диаметр Dh |
Радиус изгиба, R, мм |
Строительная длина L при углах поворота |
||
|
15е |
30° |
45е |
||
|
530 |
2500 |
329 |
670 |
1036 |
|
630 |
3000 |
395 |
804 |
1243 |
|
72С |
3500 |
461 |
938 |
1450 |
|
820 |
-1000 |
527 |
1072 |
1657 |
|
1020 |
5000 |
658 |
1340 |
2071 |
|
1220 |
6000 |
790 |
1608 |
2485 |
|
1420 |
7000 |
922 |
1876 |
2899 |
