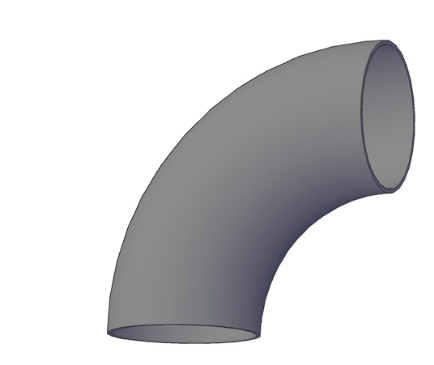

Отводы крутоизогнутые ОСТ 34.10.699-97
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
- Тип изготовления: крутоизогнутый (бесшовный)
- Применение: для атомных и тепловых электростанций.
- среда: пар и горячая вода.
- Отводы изготавливаются из сталей марок: 20 и 09Г2С.
- R (радиус гиба)=1,5Ду
- Рабочая температура -30гр до +450гр
|
Обозначение |
Условный проход |
Диаметр наружный |
Толщина стенки |
Строительная длина отводов L |
Масса отвода (угол 90º) |
|||
|
Dy, мм |
Dн, мм |
S, мм |
90º (L=R) |
60º |
45º |
30º |
кг |
|
|
Отвод В90º (В60º, В45º, В30º) 45x2,5 ОСТ 34.10.699-97 |
40 |
45 |
2,5 |
60 |
35 |
25 |
16 |
0,3 |
|
Отвод В90º (В60º, В45º, В30º) 57x3 ОСТ 34 10.699-97 |
50 |
57 |
3 |
75 |
43 |
30 |
20 |
0,5 |
|
Отвод В90º (В60º, В45º, В30º) 76x3,5 ОСТ 34 10.699-97 |
65 |
76 |
3,5 |
100 |
57 |
41 |
27 |
1 |
|
Отвод В90º (В60º, В45º, В30º) 89x3,5 ОСТ 34.10.699-97 |
80 |
89 |
3,5 |
120 |
69 |
50 |
32 |
1,4 |
|
Отвод В90º (В60º, В45º, В30º) 108x4 ОСТ 34 10.699-97 |
100 |
108 |
4 |
150 |
87 |
62 |
40 |
2,5 |
|
Отвод В90º (В60º, В45º, В30º) 133x4 ОСТ 34 10.699-97 |
125 |
133 |
4 |
190 |
110 |
79 |
51 |
3,8 |
|
Отвод В90º (В60º, В45º, В30º) 159x6 ОСТ 34 10.699-97 |
150 |
159 |
6 |
225 |
130 |
93 |
60 |
8,4 |
|
Отвод В90º (В60º, В45º, В30º) 219x8 ОСТ 34 10.699-97 |
200 |
219 |
8 |
300 |
173 |
124 |
80 |
19,9 |
|
Отвод В90º (В60º, В45º, В30º) 273x10 ОСТ 34 10.699-97 |
250 |
273 |
10 |
375 |
217 |
155 |
100 |
39,4 |
|
Отвод В90º (В60º, В45º, В30º) 325x10 ОСТ 34 10.699-97 |
300 |
325 |
10 |
450 |
260 |
186 |
120 |
54,9 |
|
Отвод В90º (В60º, В45º, В30º) 377x10 ОСТ 34 10.699-97 |
350 |
377 |
10 |
525 |
303 |
217 |
140 |
74,6 |
|
Отвод В90º (В60º, В45º, В30º) 426x10 ОСТ 34 10.699-97 |
400 |
426 |
10 |
600 |
346 |
248 |
161 |
121 |
|
Отвод В90º (В60º, В45º, В30º) 530x10 ОСТ 34 10.699-97 |
500 |
530 |
10 |
500 |
289 |
207 |
134 |
120 |
|
Отвод В90º (В60º, В45º, В30º) 530x12 ОСТ 34 10.699-97 |
12 |
130 |
||||||
|
Отвод В90º (В60º, В45º, В30º) 630x12 ОСТ 34 10.699-97 |
600 |
630 |
12 |
600 |
345 |
248 |
161 |
195,5 |
Пример условного обозначения (УО) отвода крутоизогнутого для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
|
Обозначение |
Условный проход |
Диаметр наружный |
Толщина стенки |
Строительная длина отводов L |
Масса отвода (угол 90º), |
|||
|
Dy, мм |
Dн, мм |
S, мм |
90º (L=R) |
60º |
45º |
30º |
кг |
|
|
Отвод С90º (С60º, С45º, С30º) 45x2,5 ОСТ 34.10.699-97 |
40 |
45 |
2,5 |
60 |
35 |
25 |
16 |
0,3 |
|
Отвод С90º (С60º, С45º, С30º) 57x3 ОСТ 34.10.699-97 |
50 |
57 |
3 |
75 |
43 |
30 |
20 |
0,5 |
|
Отвод С90º (С60º, С45º, С30º) 76x3,5 ОСТ 34.10.699-97 |
65 |
76 |
3,5 |
100 |
57 |
41 |
27 |
1 |
|
Отвод С90º (С60º, С45º, С30º) 89x3,5 ОСТ 34.10.699-97 |
80 |
89 |
3,5 |
120 |
69 |
50 |
32 |
1,4 |
|
Отвод С90º (С60º, С45º, С30º) 108x4 ОСТ 34.10.699-97 |
100 |
108 |
4 |
150 |
87 |
62 |
40 |
2,5 |
|
Отвод С90º (С60º, С45º, С30º) 133x4 ОСТ 34.10.699-97 |
125 |
133 |
4 |
190 |
110 |
79 |
51 |
3,8 |
|
Отвод С90º (С60º, С45º, С30º) 159x6 ОСТ 34.10.699-97 |
150 |
159 |
6 |
225 |
130 |
93 |
60 |
8,4 |
|
Отвод С90º (С60º, С45º, С30º) 219x8 ОСТ 34.10.699-97 |
200 |
219 |
8 |
300 |
173 |
124 |
80 |
19,9 |
|
Отвод С90º (С60º, С45º, С30º) 273x10 ОСТ 34.10.699-97 |
250 |
273 |
10 |
375 |
217 |
155 |
100 |
39,4 |
|
Отвод С90º (С60º, С45º, С30º) 325x10 ОСТ 34.10.699-97 |
300 |
325 |
10 |
450 |
260 |
186 |
120 |
54,9 |
|
Отвод С90º (С60º, С45º, С30º) 377x10 ОСТ 34.10.699-97 |
350 |
377 |
10 |
525 |
303 |
217 |
140 |
74,6 |
|
Отвод С90º (С60º, С45º, С30º) 426x10 ОСТ 34.10.699-97 |
400 |
426 |
10 |
600 |
346 |
248 |
161 |
121 |
|
Отвод С90º (С60º, С45º, С30º) 530x10 ОСТ 34.10.699-97 |
500 |
530 |
10 |
500 |
289 |
207 |
134 |
120 |
|
Отвод С90º (С60º, С45º, С30º) 530x12 ОСТ 34.10.699-97 |
12 |
130 |
||||||
|
Отвод С90º (С60º, С45º, С30º) 630x12 ОСТ 34.10.699-97 |
600 |
630 |
12 |
600 |
345 |
248 |
161 |
195,5 |
Пример условного обозначения крутоизогнутого отвода для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
|
Обозначение |
Условный проход |
Диаметр наружный |
Толщина стенки |
Строительная длина отводов L |
Масса отвода (угол 90º), |
|||
|
Dy, мм |
Dн, мм |
S, мм |
90º (L=R) |
60º |
45º |
30º |
кг |
|
|
Отвод П90º (П60º, П45º, П30º) 45x2,5 ОСТ 34 10.699-97 |
40 |
45 |
2,5 |
60 |
35 |
25 |
16 |
0,3 |
|
Отвод П90º (П60º, П45º, П30º) 57x3 ОСТ 34 10.699-97 |
50 |
57 |
3 |
75 |
43 |
30 |
20 |
0,5 |
|
Отвод П90º (П60º, П45º, П30º) 76x3,5 ОСТ 34 10.699-97 |
65 |
76 |
3,5 |
100 |
57 |
41 |
27 |
1 |
|
Отвод П90º (П60º, П45º, П30º) 89x3,5 ОСТ 34 10.699-97 |
80 |
89 |
3,5 |
120 |
69 |
50 |
32 |
1,4 |
|
Отвод П90º (П60º, П45º, П30º) 108x4 ОСТ 34 10.699-97 |
100 |
108 |
4 |
150 |
87 |
62 |
40 |
2,5 |
|
Отвод П90º (П60º, П45º, П30º) 133x4 ОСТ 34 10.699-97 |
125 |
133 |
4 |
190 |
110 |
79 |
51 |
3,8 |
|
Отвод П90º (П60º, П45º, П30º) 159x6 ОСТ 34 10.699-97 |
150 |
159 |
6 |
225 |
130 |
93 |
60 |
8,4 |
|
Отвод П90º (П60º, П45º, П30º) 219x8 ОСТ 34 10.699-97 |
200 |
219 |
8 |
300 |
173 |
124 |
80 |
19,9 |
|
Отвод П90º (П60º, П45º, П30º) 273x10 ОСТ 34 10.699-97 |
250 |
273 |
10 |
375 |
217 |
155 |
100 |
39,4 |
|
Отвод П90º (П60º, П45º, П30º) 325x10 ОСТ 34 10.699-97 |
300 |
325 |
10 |
450 |
260 |
186 |
120 |
54,9 |
|
Отвод П90º (П60º, П45º, П30º) 377x10 ОСТ 34 10.699-97 |
350 |
377 |
10 |
525 |
303 |
217 |
140 |
74,6 |
|
Отвод П90º (П60º, П45º, П30º) 426x10 ОСТ 34 10.699-97 |
400 |
426 |
10 |
600 |
346 |
248 |
161 |
121 |
|
Отвод П90º (П60º, П45º, П30º) 530x10 ОСТ 34 10.699-97 |
500 |
530 |
10 |
500 |
289 |
207 |
134 |
120 |
|
Отвод П90º (П60º, П45º, П30º) 530x12 ОСТ 34 10.699-97 |
12 |
130 |
||||||
|
Отвод П90º (П60º, П45º, П30º) 630x12 ОСТ 34 10.699-97 |
600 |
630 |
12 |
600 |
345 |
248 |
161 |
195,5 |
Пример условного обозначения (УО) отвода крутоизогнутого для трубопроводов, на которые распространяются СНиП 3.05.05-84:
|
Условный проход |
Диаметр наружный |
Толщина стенки |
Строительная длина отводов L |
Масса отвода (угол 90º), |
||||
|
Dy, мм |
Dн, мм |
S, мм |
90º (L=R) |
60º |
45º |
30º |
кг |
|
|
Отвод 90º (60º, 45º, 30º) 45x2,5 ОСТ 34 10.699-97 |
40 |
45 |
2,5 |
60 |
35 |
25 |
16 |
0,3 |
|
Отвод 90º (60º, 45º, 30º) 57x3 ОСТ 34 10.699-97 |
50 |
57 |
3 |
75 |
43 |
30 |
20 |
0,5 |
|
Отвод 90º (60º, 45º, 30º) 76x3,5 ОСТ 34 10.699-97 |
65 |
76 |
3,5 |
100 |
57 |
41 |
27 |
1 |
|
Отвод 90º (60º, 45º, 30º) 89x3,5 ОСТ 34 10.699-97 |
80 |
89 |
3,5 |
120 |
69 |
50 |
32 |
1,4 |
|
Отвод 90º (60º, 45º, 30º) 108x4 ОСТ 34 10.699-97 |
100 |
108 |
4 |
150 |
87 |
62 |
40 |
2,5 |
|
Отвод 90º (60º, 45º, 30º) 133x4 ОСТ 34 10.699-97 |
125 |
133 |
4 |
190 |
110 |
79 |
51 |
3,8 |
|
Отвод 90º (60º, 45º, 30º) 159x6 ОСТ 34 10.699-97 |
150 |
159 |
6 |
225 |
130 |
93 |
60 |
8,4 |
|
Отвод 90º (60º, 45º, 30º) 219x8 ОСТ 34 10.699-97 |
200 |
219 |
8 |
300 |
173 |
124 |
80 |
19,9 |
|
Отвод 90º (60º, 45º, 30º) 273x10 ОСТ 34 10.699-97 |
250 |
273 |
10 |
375 |
217 |
155 |
100 |
39,4 |
|
Отвод 90º (60º, 45º, 30º) 325x10 ОСТ 34 10.699-97 |
300 |
325 |
10 |
450 |
260 |
186 |
120 |
54,9 |
|
Отвод 90º (60º, 45º, 30º) 377x10 ОСТ 34 10.699-97 |
350 |
377 |
10 |
525 |
303 |
217 |
140 |
74,6 |
|
Отвод 90º (60º, 45º, 30º) 426x10 ОСТ 34 10.699-97 |
400 |
426 |
10 |
600 |
346 |
248 |
161 |
121 |
|
Отвод 90º (60º, 45º, 30º) 530x10 ОСТ 34 10.699-97 |
500 |
530 |
10 |
500 |
289 |
207 |
134 |
120 |
|
Отвод 90º (60º, 45º, 30º) 530x12 ОСТ 34 10.699-97 |
12 |
130 |
||||||
|
Отвод 90º (60º, 45º, 30º) 630x12 ОСТ 34 10.699-97 |
600 |
630 |
12 |
600 |
345 |
248 |
161 |
195,5 |
Пример условного обозначения (УО) крутоизогнутого отвода для трубопроводов, на которые распространяются СНиП 3.05.05-84 из стали 09Г2С:
|
Обозначение |
Условный проход |
Диаметр наружный |
Толщина стенки |
Строительная длина отводов L |
Масса отвода (угол 90º), |
|||
|
Dy, мм |
Dн, мм |
S, мм |
90º (L=R) |
60º |
45º |
30º |
кг |
|
|
Отвод 90º (60º, 45º, 30º) 45x2,5-09Г2С ОСТ 34.10.699-97 |
40 |
45 |
2,5 |
60 |
35 |
25 |
16 |
0,3 |
|
Отвод 90º (60º, 45º, 30º) 57x3-09Г2С ОСТ 34.10.699-97 |
50 |
57 |
3 |
75 |
43 |
30 |
20 |
0,5 |
|
Отвод 90º (60º, 45º, 30º) 76x3,5-09Г2С ОСТ 34.10.699-97 |
65 |
76 |
3,5 |
100 |
57 |
41 |
27 |
1 |
|
Отвод 90º (60º, 45º, 30º) 89x3,5-09Г2С ОСТ 34.10.699-97 |
80 |
89 |
3,5 |
120 |
69 |
50 |
32 |
1,4 |
|
Отвод 90º (60º, 45º, 30º) 108×4-09Г2С ОСТ 34.10.699-97 |
100 |
108 |
4 |
150 |
87 |
62 |
40 |
2,5 |
|
Отвод 90º (60º, 45º, 30º) 133×4-09Г2С ОСТ 34.10.699-97 |
125 |
133 |
4 |
190 |
110 |
79 |
51 |
3,8 |
|
Отвод 90º (60º, 45º, 30º) 159×6-09Г2С ОСТ 34.10.699-97 |
150 |
159 |
6 |
225 |
130 |
93 |
60 |
8,4 |
|
Отвод 90º (60º, 45º, 30º) 219×8-09Г2С ОСТ 34 10.699-97 |
200 |
219 |
8 |
300 |
173 |
124 |
80 |
19,9 |
|
Отвод 90º (60º, 45º, 30º) 273×10-09Г2С ОСТ 34.10.699-97 |
250 |
273 |
10 |
375 |
217 |
155 |
100 |
39,4 |
|
Отвод 90º (60º, 45º, 30º) 325×10-09Г2С ОСТ 34.10.699-97 |
300 |
325 |
10 |
450 |
260 |
186 |
120 |
54,9 |
|
Отвод 90º (60º, 45º, 30º) 377×10-09Г2С ОСТ 34.10.699-97 |
350 |
377 |
10 |
525 |
303 |
217 |
140 |
74,6 |
|
Отвод 90º (60º, 45º, 30º) 426×10-09Г2С ОСТ 34.10.699-97 |
400 |
426 |
10 |
600 |
346 |
248 |
161 |
121 |
|
Отвод 90º (60º, 45º, 30º) 530×10-09Г2С ОСТ 34.10.699-97 |
500 |
530 |
10 |
500 |
289 |
207 |
134 |
120 |
|
Отвод 90º (60º, 45º, 30º) 530×12-09Г2С ОСТ 34.10.699-97 |
12 |
130 |
||||||
|
Отвод 90º (60º, 45º, 30º) 630×12-09Г2С ОСТ 34.10.699-97 |
600 |
630 |
12 |
600 |
345 |
248 |
161 |
195,5 |
