ОСТ 108.321.11-82 распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготавливаемые из труб по ОСТ 108.320.102, для трубопроводов питательной воды тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры гнутых отводов для трубопроводов с абсолютным давлением воды p = 37,27 МПа (380 кгс/с м²) и температурой = 280 °С.

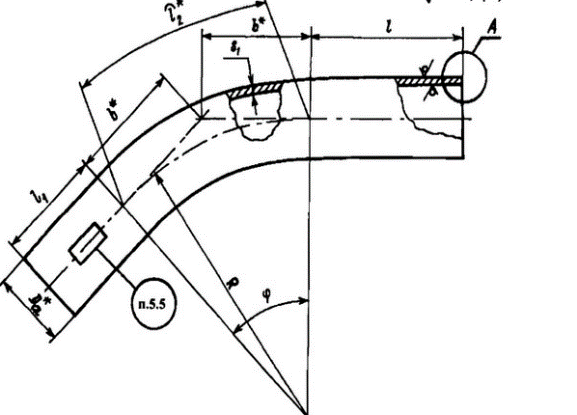

Конструкция, размеры и материал гнутых отводов должны соответствовать указанным на черт. 1 — 3 и в таблице.
Изготовление гнутых отводов исполнений 01 — 15, 41 — 45 производится по согласованию с предприятием — изготовителем.
Величина овальности гнутых участков отводов не должна быть более 6%.
По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°.
Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:
- не менее 100 мм — для исполнений 11 — 15;
- не менее Dн плюс 200 мм — для исполнений 16 — 45.
Пример условного обозначения отвода гнутого исполнения 28 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 36 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм: ОТВОД ГНУТЫЙ 45°-273×36-800×650×2526-R1370 28 ОСТ 108.321.11.
|
Исп. |
Условный проход Dу |
Dн |
S* |
Угол гиба φ |
|
01 |
10 |
16 |
2,5 |
15° |
|
02 |
30° |
|||
|
03 |
45° |
|||
|
04 |
60° |
|||
|
05 |
90° |
|||
|
06 |
20 |
28 |
4,0 |
15° |
|
07 |
30° |
|||
|
08 |
45° |
|||
|
09 |
60° |
|||
|
10 |
90° |
|||
|
11 |
40 |
57 |
9,0 |
15° |
|
12 |
30° |
|||
|
13 |
45° |
|||
|
14 |
60° |
|||
|
15 |
90° |
|||
|
16 |
100 |
133 |
18,0 |
15° |
|
17 |
30° |
|||
|
18 |
45° |
|||
|
19 |
60° |
|||
|
20 |
90° |
|||
|
21 |
150 |
194 |
26,0 |
15° |
|
22 |
30° |
|||
|
23 |
45° |
|||
|
24 |
60° |
|||
|
25 |
90° |
|||
|
26 |
200 |
273 |
36,0 |
15° |
|
27 |
30° |
|||
|
28 |
45° |
|||
|
29 |
60° |
|||
|
30 |
90° |
|||
|
31 |
250 |
325 |
42,0 |
15° |
|
32 |
30° |
|||
|
33 |
45° |
|||
|
34 |
60° |
|||
|
35 |
90° |
|||
|
36 |
300 |
377 |
50,0 |
15° |
|
37 |
30° |
|||
|
38 |
45° |
|||
|
39 |
60° |
|||
|
40 |
90° |
|||
|
1 |
350 |
465 |
60,0 |
15° |
|
2 |
30° |
|||
|
3 |
45° |
|||
|
4 |
60° |
|||
|
5 |
90 |
