Отводы гнутые для паропроводов ОСТ 108-321-18-82
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Нормативный документ распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103, для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры гнутых отводов для паропроводов с абсолютным давлением пара p = 25,01 МПа (255 кгс/с м²) и температурой t = 545 °С.

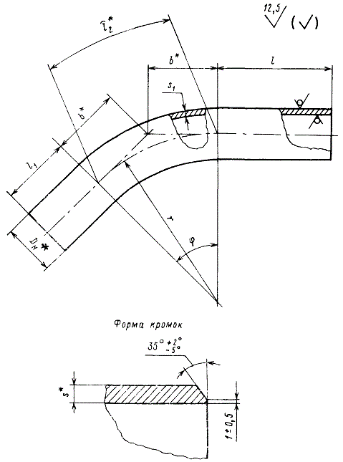

Конструкция и размеры гнутых отводов должны соответствовать указанным на черт. 1 — 3 и в таблице.
Величина овальности гнутых участков отводов не должна быть более 6%.
По конструкторской документации допускается изготовление гнутых отводов с углами гибов более 15°, отличающимися от указанных в настоящем стандарте. Угол гиба должен быть кратным 5, но не более 90°. Допускается изготовление гнутых отводов с отличающимися от указанных в настоящем стандарте длинами прямых участков l и l1:
- не менее 100 мм — для исполнений 11 — 15;
- не менее DH плюс 200 мм — для исполнений 16 — 60.
Остальные технические требования и маркировка — по ОСТ 24.125.60.
Пример условного обозначения отвода гнутого исполнения 38 с углом гиба 45° и радиусом 1370 мм из трубы наружным диаметром 273 мм, с толщиной стенки 50 мм, с прямыми участками длиной l = 800 мм, l1 = 650 мм и развернутой длиной 2526 мм.
|
Исполнение |
Условный проход Dу |
Dн |
S* |
Угол гиба φ |
|
01 |
10 |
16 |
3,5 |
15° |
|
02 |
30° |
|||
|
03 |
45° |
|||
|
04 |
60° |
|||
|
05 |
90° |
|||
|
06 |
15 |
28 |
6 |
15° |
|
07 |
30° |
|||
|
08 |
45° |
|||
|
09 |
60° |
|||
|
10 |
90° |
|||
|
11 |
32 |
57 |
12 |
15° |
|
12 |
30° |
|||
|
13 |
45° |
|||
|
14 |
60° |
|||
|
15 |
90° |
|||
|
(16) |
65 |
108 |
22 |
15° |
|
(17) |
30° |
|||
|
(18) |
45° |
|||
|
(19) |
60° |
|||
|
(20) |
90° |
|||
|
21 |
100 |
159 |
32 |
15° |
|
22 |
30° |
|||
|
23 |
45° |
|||
|
24 |
60° |
|||
|
25 |
90° |
|||
|
26 |
125 |
194 |
38 |
15° |
|
27 |
30° |
|||
|
28 |
45° |
|||
|
29 |
60° |
|||
|
30 |
90° |
|||
|
31 |
150 |
245 |
48 |
15° |
|
32 |
30° |
|||
|
33 |
45° |
|||
|
34 |
60° |
|||
|
35 |
90° |
|||
|
36 |
175 |
174 |
50 |
15° |
|
37 |
30° |
|||
|
38 |
45° |
|||
|
39 |
60° |
|||
|
40 |
90° |
|||
|
41 |
200 |
325 |
60,0 |
15° |
|
42 |
30° |
|||
|
43 |
45° |
|||
|
44 |
60° |
|||
|
45 |
90° |
|||
|
46 |
225 |
377 |
70,0 |
15° |
|
47 |
30° |
|||
|
48 |
45° |
|||
|
49 |
60° |
|||
|
50 |
90° |
|||
|
51 |
250 |
426 |
80,0 |
15° |
|
52 |
30° |
|||
|
53 |
45° |
|||
|
54 |
60° |
|||
|
55 |
90° |
|||
|
56 |
300 |
465 |
80,0 |
15° |
|
57 |
30° |
|||
|
58 |
45° |
|||
|
59 |
60° |
|||
|
60 |
90° |
