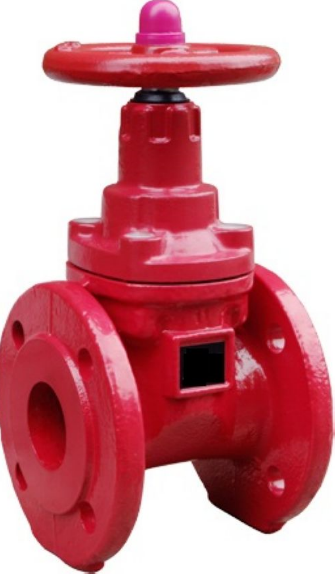

Задвижка МЗВГ фланцевая чугунная с обрезиненным клином не выдвижным шпинделем
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 113-30-88 или написать нам на почту info@pipep.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Применение
Задвижка МЗВГ фланцевая чугунная с обрезиненным клином не выдвижным шпинделем применяется как запорное устройство на трубопроводах для питьевой воды при температуре до 150°С и давлении до 1,6 МПа (16 кгс/см2).
Основные сведения о задвижке:
Задвижки с обрезиненным клином не выдвижным шпинделем фланцевые чугунные МЗВГ.
По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 5762.
ТУ 3721-013-03219029-2004
Технические характеристики задвижки клиновой чугунной 30ч39р МЗВГ (Водоприбор):
|
Основные технические данные |
|||
|
Наименование параметра |
Тип задвижки |
||
|
|
МЗВГ-50 |
МЗВГ-80 |
МЗВГ-100 |
|
1. Обозначение технических условий |
ТУ 3721-013-03219029-2004 |
||
|
2. Номинальный диаметр, мм |
50 |
80 |
100 |
|
3. Строительная длина, мм |
150 |
180 |
190 |
|
4. Строительная высота, мм |
253 |
316 |
363 |
|
5. Масса, кг |
12 |
20 |
26 |
|
6. Протечки затвора, см3 /мин, не более |
0,3 |
0,48 |
0,6 |
|
7. Величина рабочего хода, обороты |
8-9,5 |
12-14 |
16-19 |
|
8. Максимально допустимый крутящий момент на шпинделе, Н × м, не более |
25 |
50 |
70 |
|
9. Коэффициент гидравлического сопротивления, не более |
0,2 |
||
|
10. Номинальное (условное) давление, МПа (кгс/см2 ) |
PN =1,6 (16) |
||
|
11. Рабочее давление, МПа (кгс/см2 ) |
PP =1,6 (16) |
||
|
12. Пробное давление, МПа (кгс/см2 ) |
Pпр =2,4 (24) |
||
|
13. Рабочая среда |
вода по СанПиН 2.1.4.1074 и СНиП 2.04.07. |
||
|
14. Температура рабочей среды, ° С |
от 5 до 150 |
||
|
15. Температура окружающего воздуха, ° С |
от минус 15 до плюс 40 |
||
|
16. Присоединение к трубопроводу |
фланцевое по ГОСТ 12815 |
||
|
17. Управление |
ручное |
||
|
18. Рабочее положение задвижки |
любое, кроме маховиком вниз |
||
|
19. Направление подачи рабочей среды |
любое |
||
|
Обозначение параметра |
Тип задвижки |
||
|
МЗВГ-50 |
МЗВГ-80 |
МЗВГ-100 |
|
|
Значение параметра |
|||
|
DN |
50 |
80 |
100 |
|
D |
165 |
200 |
220 |
|
D 1 |
125 |
160 |
180 |
|
D 0 |
140 |
200 |
200 |
|
L |
150 |
180 |
190 |
|
B |
118 |
160 |
188 |
|
d |
18 |
18 |
18 |
|
n |
4 |
4 |
8 |
|
H |
336 |
416 |
473 |
|
h |
253 |
316 |
363 |
